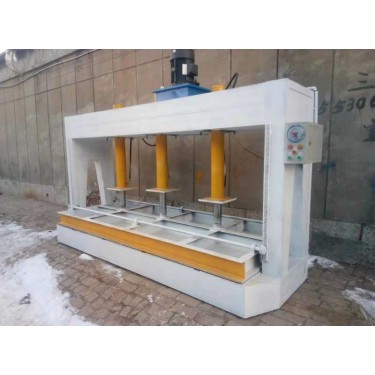

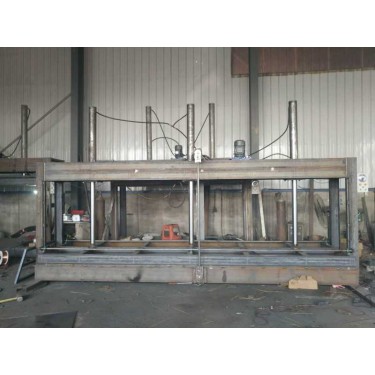

液压木工冷压机说明

主要构成：

主要由：油压系统、电气控制系统、压板和机身组成。油压系统：由油缸、油箱、油泵、油泵电机、控制阀块和压力表组成。油箱中装有油液，由油泵电气驱动油泵实现泵油，通过连接油管将油液送到油缸，使油缸工作。其溢流阀能使压件在挤。

液压木工冷压机种类

部件说明：

配电箱

A——热继电器。控制油泵电机，对油泵电机实行过载保护。

B——控制电路电源变压器。

C——交流接触器。控制油泵电机，对油泵电机实行失压及零压保护。

D——断路器。机床电路短路或过载保护。

E、F—中间继电器。控制电源控制和保压时间控制。

G——时间继电器。卸荷时间控制。

控制面板:

A——电接点压力表。 红色指针为工作压力设定指针。

绿色指针为保压压力设定指针。

黑色指针为压力显示指针。

B——保压时间继电器。有小时h、分钟m、秒s、三种时间设定模式供选择。每种时间模式的大值只能设至：

C——自动开关。

D——指示灯。

E——压板压紧开关。按下去压板下压、再按一次则下降中的压板停止。

F——压板松开开关。按下去压板上升，再按一次则上升中的压板停止。

G——停止开关，停止工作台升降。

H——急停开关。无论机床处于何种状态，按下此开关，则所有动作全部停止。

液压木工冷压机定做

（6）、正确摆放工件

在加压工件前，必须根据工件的实际大小和高低，选择正确的放置

位置，严禁左右和前后偏边、左右和前后高低不平加压工件。

操作

在真正使本机前，须再进行一次细致全面的检查，以确保操作安全：

（1）、检查各安全防护装置是否正确、牢固可靠。

（2）、检查机床个传动，连接部件是否紧固。

（3）、检查液压系统压力是否正常。

（4）、油泵转向是否正确。

（5）、检查升降动作是否灵活可靠。

（6）、后操作空机床一次，看整个程序动作是否正确

按正确方法摆放好工件 -------→根据工件面积设定压力大小

-------→调节时间继电器“B”设定保压时间-------→按下压合按钮“E”

-------→待压紧工件并达 到设定的压力后，保压继电器开始计时

计时完毕使压板自动上升

-------→取出加压好的工件，至此工作完成

如果不需要保压时间，则在加压工件前，将时间继电器至“H”“9999。
