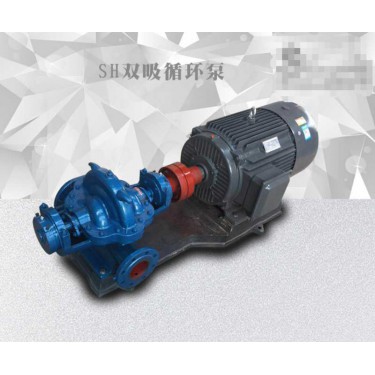

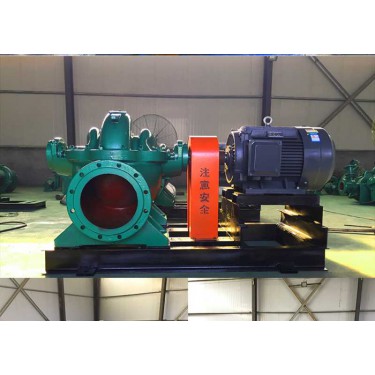

单级双吸泵介绍

高性能单级双吸中开式离心泵，主要适用于自来水厂、空调循环用水、供热管网系统、建筑供水、灌溉、排水泵站、电厂、工业供水系统、消防系统、船舶工业、矿山给排水等输送液体的场合。是SH、S、SA、SLA、SAP型中开双吸泵的全面换代产品。

单级双吸泵规格

结构特点

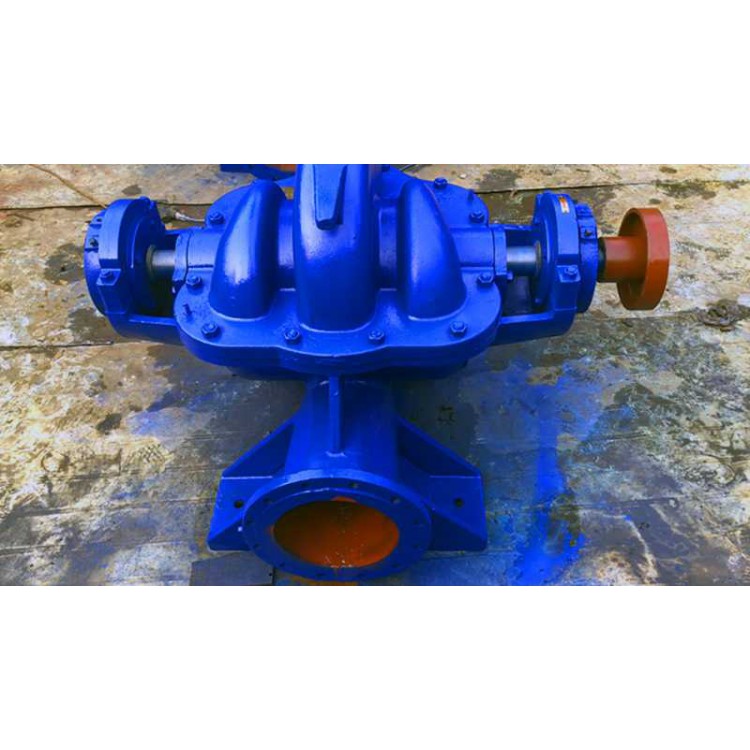

1. 泵壳结构：采用轴向中开结构，吸入口与吐出口均在泵体上，且均在垂直于轴线的平面内。便于管路布置，便于检修（检修时，拆开泵盖和转子部件即可，无需拆卸进出口水管及原动机）。

2. 转子结构：采用双吸叶轮，利用其叶片的对称布置，达到平衡轴向力之效果。叶轮依靠两侧的轴套和轴套螺母固定在轴上，其轴向位置可通过调整轴套螺母，准确对中。轴采用两端支撑结构，通过弹性柱销联轴器直连原动机，有效降低机械损失；轴承为深沟球轴承，油脂润滑，运行平稳。

3. 涡室结构：泵体、泵盖和叶轮构成吸水室和压水室。在吸水室和压水室之间安装口环，用以减少压水室的水漏回到吸水室，从而减小容积损失，同时对泵体起到有效地保护作用，延长泵壳使用寿命。在进出法兰上，预留真空表和压力表的安装管螺孔；在进出水法兰的下部，预留放水管螺纹孔接口，便于自动化控制系统接入。

4. 轴封结构：轴封为填料机封或机械密封两种，亦可根据特殊要求采用软填料密封。水封水（冲洗水）根据介质情况，采用从压水室引出或外接供应。

单级双吸泵种类

一 、独特的便拆式结构使其具备以下几种便拆功能：

1 立式泵于电机的部分便拆功能，便拆式泵所采用的电机通用程度高。如果需要更换同样型号的电机或水泵时，只需拆开并取出对夹式联轴器，然后拆开电机与支架的链接螺丝就可取下电机货水泵进行更换。

2 立式泵的更换机械密封件部分便拆功能：便拆式泵在更换机械密封件时，不需拆电机，只需拆开并取出对夹式连轴器，然后打开密封件压盖，便可取出机械密封件进行更换。

二、 结构紧凑、外型美观：该系列泵为便拆式结构，机泵一体，外型美观，其立式结构决定安装占地面积小，不仅缩小泵房面积，改善了面积，改善了空间，而且大大节省基建投资。如采用IP54户外电机，更能节省泵房基建的投入。

三、安装方便：泵进出口法兰与标准阀门法兰相同，且位于同一中心线上，中心低，便于管道布置，泵房设计也更为合理实用。

四、的便拆功能、检修方便、维护费少：

1、立式泵采用密封便拆式结构，该泵在检修机械密封件时，不需拆卸电机与进出口管路，只需拆开并取下对夹式连轴器，然后再拆开并取出泵盖上的密封件压盖，即可取出机械密封进行更换，检修十分方便省力。

五、平稳、使用寿命长：SLB型泵采用特制的对夹式连轴器，具有运行平稳，噪音低，组件同心度高，增加了运行的平稳性，使用寿命长。

六、使用效率高、性能好：叶轮采用新型双吸式结构水力模型设计制造，消除了原立式泵径向拉力大的不足之处，运行中叶轮始终处于悬浮状态，具有效率高，性能好等特点。同时也降低了石墨轴承的平面磨损，从而提高了水泵的使用寿命，降低了运行成本。

七、设计新颖、结构独特、节约了运行费：采用全新内下置水润滑轴承，利用水泵出水口的高压回液，经回水管进入泵底座里的内自行润滑，不需润滑油，故不污染输送介质，并免去了定期注油的麻烦。采用进口石墨浸渍树脂轴承配镍基合金轴套与推力盘，具有耐磨性能高、摩擦系数低、不老化、抗泥沙等特点，另外轴承上还配有推力盘，能承受泵叶轮的自重推力。

八、密封可靠、无泄漏：轴封采用优质机械，密封摩擦副采用石墨对碳化硅或碳化硅对硬质合金，耐磨损、无泄漏、使用寿命长。

九、零部件标准化、系列化、通用程度高：如电机采用Y或Y2系列B5型，属于标准通用电机，维护、保养、方便、快捷。

十、该系列便拆立式单级双吸泵，属于本公司开发的新一代便拆立式泵，与其它厂家的便拆式泵相比有个无可比拟的特点：立式泵的总高度在不影响密封件便拆功能的前提下，得到极大的降低，因为只便拆机械密封件，所以泵与电机联接支架特别短，稳定性更强，而且密封便拆型泵在更换机械密封时，不管多大功率的水泵，即使现场只有一名维修工，只要他能拿得动半片连轴器，便能独立完密封件的检修工作，实现便拆便维的功效。
