螺杆泵说明

单螺杆泵属于转子式容积泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子 — 转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 — 转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。单螺杆泵分类：整体不锈钢单螺杆泵，轴不锈钢单螺杆泵

螺杆泵种类

(1)安装倾角(θ)。安装倾角指螺旋泵轴对水平面的夹角。它直接影响泵的效率和流量。据有关资料介绍，倾角每增加一度，效率大约降低3%。一般认为倾角在30°～40°为经济。

(2)间隙。间隙指螺旋叶片与外壳之间的间隙。间隙越小，水漏损失就越小，泵的效率就越高。

(3)转速(n)。螺旋泵的转速较慢，一般为20～80 r/min。实验资料证明：螺旋泵的外径较大时，转速宜减小。

(4)提升高度(H)。螺旋泵只有提升高度，而没有压水高度。它的提升高度一般为3～8 m。

(5)螺旋叶片直径(D)。泵的叶片直径越大，其效率越高，螺旋泵的叶片直径与泵轴直径的佳比例为2:1。

(6)头数(Z)。头数指螺旋叶片的片数，一般为1～4片。它们相隔一定的间距环绕泵轴螺旋上升。头数越多，泵效率也越高。对于一定直径的螺旋泵，每增加一个叶片头数，提升能力约增加20%。

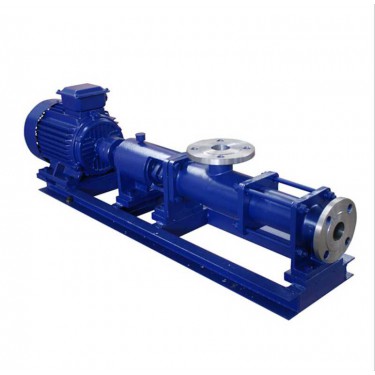

螺杆泵样式

【G型单螺杆泵】注意事项

①开机前必先确定运转方向，不得反转。

②严禁在无介质情况下空运转，以免损坏定子。

③新安装或停机数天后的泵，不能立即起动，应先向泵体内注入适量机油，再用管子钳板动几转后才可起动。

④输送高粘度或含颗粒及腐蚀性的介质后，应用水或深剂进行冲洗，防止阻塞，以免下次起动困难。

⑤冬季应排除积液，防止冻裂。

⑥使用过程中轴承箱内应定期加润滑油，发现轴端有渗流时，要及时处理或调换油封。

⑦在运行中如发生异常情况，应立即停车检查原因，排除故障。
