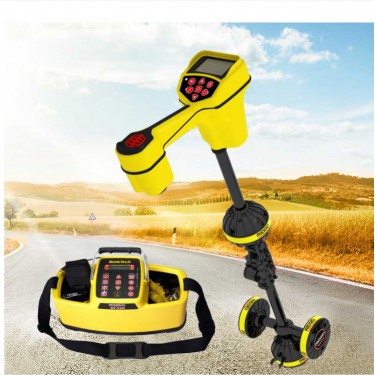

地下管线探测仪介绍

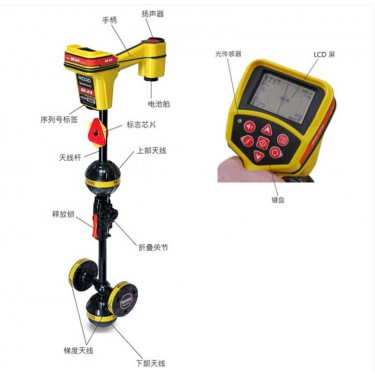

一般由两大部分组成：1.发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式发射机技术参数31KHz注入模式 480Hz感应、钳夹模式 31KHz输出电压 0-400VP-P根据绝缘情况自动/手动调节输出波形 正弦波电源 12VDC 4.5AH 锂电池输出功率 10W2.接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。一般有三种接收模式：峰值模式（值）、谷值模式（小值）、宽峰模式；另外现在更的仪器一般都带有峰值箭头模式（结合了峰值与谷值两者的优点，使操作更直观）以及罗盘导向（用于指明管线的走向）

地下管线探测仪规格

地下管线探测仪有无源工作方式和有源工作方式两种工作方式。无源工作方式用来搜索一个区域内未知的电力电缆，有源工作方式用来追踪和定位发射机信号。无源方式无源工作方式不需要发射机，它可以搜索出一个未知区域内的电力电缆。打开接收机，选择接收机工作频率为50Hz，调节增益得到一个合适的读数并选择极大法或极小值法，以网格搜索方式在一个区域内来回搜索。提着接收机平稳地行走，使机身面与移动方向成一直线且尽可能与通过的管线呈直角状态，不要弧形摆动，因为这样会产生一些误导信号。当接收机响应显示出有管线存在时，立即停下，定位管线的位置并做好标记。对穿出搜索区域范围的第条管线进行追踪和标记。

地下管线探测仪描述

地下管线探测仪当地下管线的近端和远端都接地良好并形成回路，使用低频频率；如果两端接地不良好，回路电阻过大，或者低频信号耦合不上，那就改用中频、高频或射频来测试。选择频率没有固定不变的原则，下面给出了频率选择的基本原则：对于高阻的管线（如：通信电缆，带防腐层的管道和铸铁管）使用高频或射频率。要注意频率越高，信号越容易感应到其它管线上，而且信号的传播距离越短。对于一般的管道和电缆的探测，使用中频和高频。这些频率传播距离比较远，也不会感应太多的信号到其它管线上。低频适用于长距离追踪。低频率信号传播距离长而且不会感应到其它管线上。低频率信号也适用于长距离而绝缘良好的输送管线
