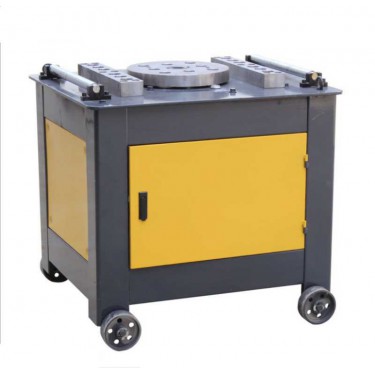

数控钢筋弯箍机样式

流程图设计

自动钢筋弯箍机的程序要求实现多次的判断，而且要按照一定的顺序执行动作。系统首先初始化，对I/O输入输出、中断设置初始化，送入钢筋后，启动进给电机，让钢筋进给，然后启动钢筋弯曲电机，使其弯曲，启动电动钢筋剪短器，剪断钢筋后结束。期间对钢筋是否到位、钢筋是否转到一定角度进行判断。

数控钢筋弯箍机描述

产品特点

全自动数控钢筋弯箍机，数控钢筋弯箍机，钢筋弯箍机

调直系统特性：

由水平和垂直的可自动调节的两套矫直轮组成，结合4个牵引轮，由进口伺服电机驱动，确保钢筋的矫直达到好的精度。

弯曲和剪切机构：由进口伺服电机驱动，弯曲臂可高速旋转和伸缩，剪切机构高速完成剪切动作，确保钢筋弯曲精度。

控制系统：该机采用国外成熟控制系统，可靠性高。控制系统具有故障识别及报警功能。

可设计多达60个弯角以内的任何形状的古今和轮廓型图形，可储存上成千上万种以上不同的产品形状，并设有储存图形库，以便多品种大批量生产。

数控钢筋弯箍机定做

机构说明

1.折弯成型机构

本站主要负责箍筋的成型。将送至的钢筋弯折成我们所设定的形状。本站的动力来源是一个伺服马达。可以正反双向弯折钢筋，可自由控制芯轴伸缩，上下以及更换芯轴大小。

2.快速剪切机构

本站主要负责钢筋成型后的剪切动作。由马达和气动刹车离合构成。在得到剪切信号后瞬间完成剪切动作。动作方便快捷。

3.垂直整直机构

本站主要是调整钢筋的垂直方向直线度。采用的是对辊式的调直方式。只需调整各组滚轮的深浅程度，就可以很方便的调直钢筋的垂直方向。
