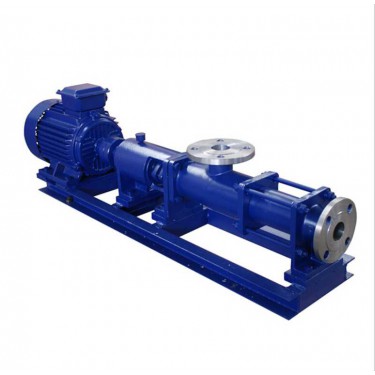

螺杆泵阐述

双螺和多螺

下面以三螺杆为例。

它主要是由固定在泵体中的衬套（泵缸）以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。三根互相啮合的螺杆，在泵缸内按每个导程形成为一个密封腔，造成吸排口之间的密封。

泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力完全平衡，主动螺杆不承受弯 曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承，因此，不需要在外端另设 轴承，基本上也不承受弯曲负荷。在运行中，螺杆外圆表面和 泵缸内壁之间形成的一层油膜，可防止金属之间的直接接触，使螺杆齿面的磨损大大减少。

螺杆泵工作时，两端分别作用着液体的吸排压力，因此对螺杆要产生轴向推力。对于压差小于10千克力/cm2 的小型泵，可以采用止推轴承。此外，还通过主动螺杆的中央油孔将 高压油引入各螺杆轴套的底部，从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。

螺杆泵和其它容积泵一样，当泵的排出口完全封闭时，泵内的压力就会上升到使泵损坏或使电动机过载的危险程度。所以，在泵的吸排口处，就必须设置安全阀。

螺杆泵的轴封，通常采用机械轴封，并可根据工作压力的高低采取不同的形式。

螺杆泵类型

特点

与叶片泵相比较，螺旋泵具有以下优点：

①转速低(一般为20r/min～90r/min)，机械磨损小，不会发生汽蚀。

②流道宽，可以输送含有固体物的水。

③泵体结构是半开的，可以观察到泵内的运行情况。

④吸入侧流态对水力性能影响甚微，对吸水池无特殊要求，基础开挖深度小，水工建筑物施工简单，土建费用少。

螺杆泵定做

(1)安装倾角(θ)。安装倾角指螺旋泵轴对水平面的夹角。它直接影响泵的效率和流量。据有关资料介绍，倾角每增加一度，效率大约降低3%。一般认为倾角在30°～40°为经济。

(2)间隙。间隙指螺旋叶片与外壳之间的间隙。间隙越小，水漏损失就越小，泵的效率就越高。

(3)转速(n)。螺旋泵的转速较慢，一般为20～80 r/min。实验资料证明：螺旋泵的外径较大时，转速宜减小。

(4)提升高度(H)。螺旋泵只有提升高度，而没有压水高度。它的提升高度一般为3～8 m。

(5)螺旋叶片直径(D)。泵的叶片直径越大，其效率越高，螺旋泵的叶片直径与泵轴直径的佳比例为2:1。

(6)头数(Z)。头数指螺旋叶片的片数，一般为1～4片。它们相隔一定的间距环绕泵轴螺旋上升。头数越多，泵效率也越高。对于一定直径的螺旋泵，每增加一个叶片头数，提升能力约增加20%。
