地下管线探测仪介绍

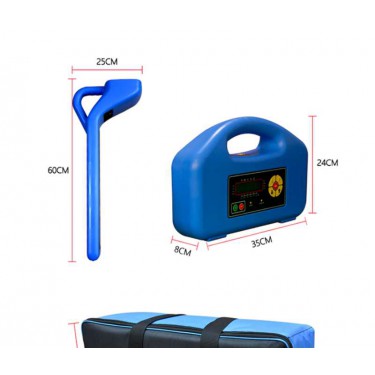

一般由两大部分组成:1.发射机:给被测管线施加一个特殊频率的信号电流,一般采用直连法、感应法和夹钳法三种激发模式发射机技术参数31KHz注入模式 480Hz感应、钳夹模式 31KHz输出电压 0-400VP-P根据绝缘情况自动/手动调节输出波形 正弦波电源 12VDC 4.5AH 锂电池输出功率 10W2.接收机:接收机内置感应线圈,接收管道的磁场信号,线圈产生感应电流,从而计算管道的走向和路径。一般有三种接收模式:峰值模式(值)、谷值模式(小值)、宽峰模式;另外现在更的仪器一般都带有峰值箭头模式(结合了峰值与谷值两者的优点,使操作更直观)以及罗盘导向(用于指明管线的走向)
地下管线探测仪种类
有源方式有源方式是将发射机发出的特定频率的信号施加到管线上,再用接收机对管线进行定位和追踪的工作方式。采用有源方式可以对管线进行定位、追踪、测深,也可以对地下管线防腐层破损点进行定位并确定防腐层破损点的大小。如果目标管线表面的污垢、油漆、腐蚀会产生较大的阻抗,影响发射机给目标管线施加信号,应当尽量避免。接地棒尽量远离定位仪。低频、高频选用技巧:1)低频适用于导电性较好的长直管路。2)高频适用于较差管路(有垫片、表面腐蚀、局部有绝缘材料),高频会跳过此障碍,并且不丢失信号,高频信号弱点是对周边管线的干扰较大(电磁耦合),如果有很多管线同时并存情况下,建议不要使用高频。发射探头探测方式配合管道疏通机、管道内窥镜,用于探测非金属管道、沟渠或隧道内的发射探头或者不能被前两种模式探测到的地方,这种方式结合了以上两种方式,可以探测埋在地下的各种金属管线,定位地下管线某点的具体位置。
地下管线探测仪定做
地下管线探测仪当地下管线的近端和远端都接地良好并形成回路,使用低频频率;如果两端接地不良好,回路电阻过大,或者低频信号耦合不上,那就改用中频、高频或射频来测试。选择频率没有固定不变的原则,下面给出了频率选择的基本原则:对于高阻的管线(如:通信电缆,带防腐层的管道和铸铁管)使用高频或射频率。要注意频率越高,信号越容易感应到其它管线上,而且信号的传播距离越短。对于一般的管道和电缆的探测,使用中频和高频。这些频率传播距离比较远,也不会感应太多的信号到其它管线上。低频适用于长距离追踪。低频率信号传播距离长而且不会感应到其它管线上。低频率信号也适用于长距离而绝缘良好的输送管线
