接地电阻测试仪阐述

接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，进年来由于计算机技术的飞速发展，因此接地电阻测试仪也渗透了大量的接地电阻测试仪微处理机技术，其测量功能，内容与精度是一般仪器所不能相比的。目前先进地电阻测试仪能满足所有接地测量要求。运用新式钳口法，无需打装桩放线进行在线直接测量。一台功能强大的地阻测试仪均由微处理器控制，可自动检测各接口连接状况及地网的干扰电压、干扰频率，并具有数值保持及智能提示等独特功能。

接地电阻测试仪规格

接地电阻测试仪操作步骤：1.连接仪器测试线：连接测试线（粗线接电流输出端口，细线接电阻检测端口）。2.接通仪器电源，按下电源开关，预热5分钟。3.按要求选择测试量程开关，一般选择600mΩ档。4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。5.根据需要选择手动测试或定时测试（手动测试时定时开关为“关”，自动定时测试时定时开关为“开”）。6.检查条件设定无误后，按动“启动”按钮，测试灯亮，调节“电流调节”旋钮至所选择的电流值（一般为12A）。

接地电阻测试仪种类

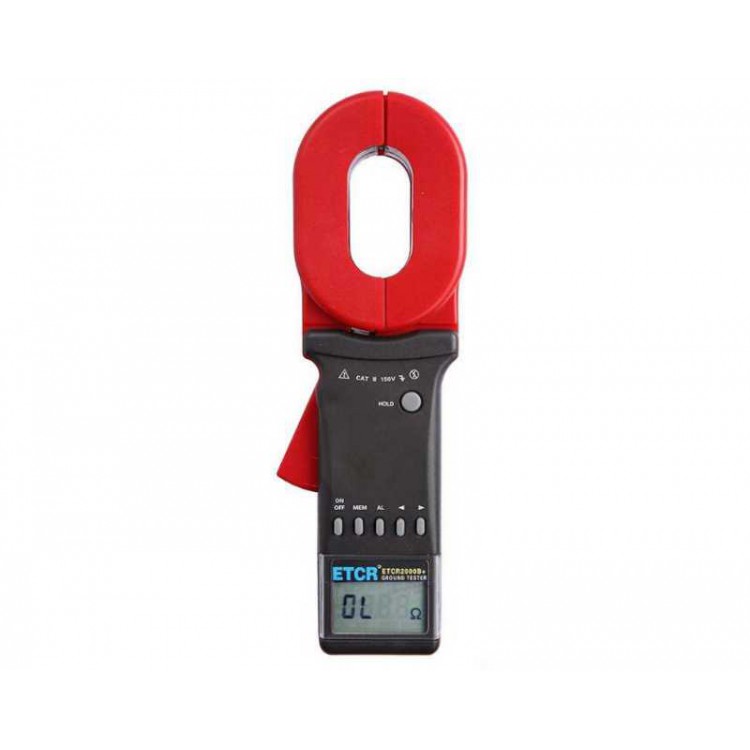

目前，市场上存在的接地电阻测试仪有多种，其测量方法主要分两种：钳夹法、打地桩法。钳夹法 测量接地电阻时不必使用辅助接地棒，也不需要中断待测设备接地，只要钳夹住接地线或接地棒，就能测量出接地体的接地电阻。打地桩法 可分为二线法、三线法和四线法。【二线法】是初的测量方法，即将一根线接在被测接地体上，另一根接辅助地极。此法的测量结果误差较大。【三线法】是二线法的改进型，即采用两个辅助地极，通过公式计算，在中间一根辅助地极在总长的0.62倍时，可基本消除由于地桩电阻引起的误差。【四线法】是在三线法基础上的改进法。可消除由于辅助地极接地电阻、测试引线及接触电阻引起的误差。
