电缆故障检测仪规格

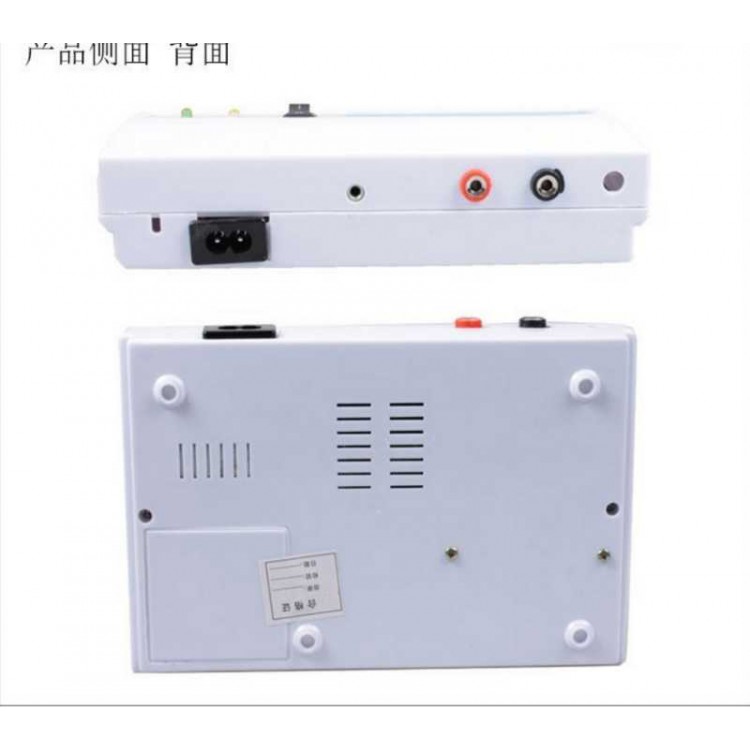

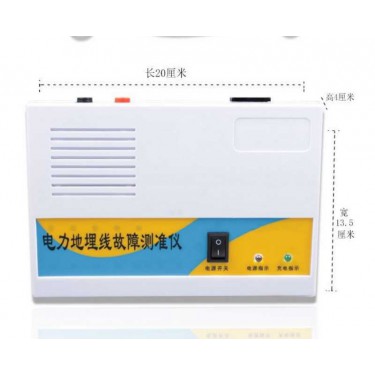

电缆故障检测仪样式

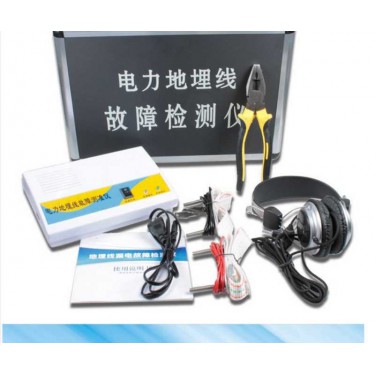

低压电缆故障测试仪由笔记本电脑、测试系统、路径信号产生器、路径信号接收器和定位仪器几部分组成，可完成电缆故障的测试和电缆资料的两项任务。

笔记本电脑进行测量控制、数据处理和电缆资料。

故障测试系统与笔记本配合可在故障电缆一端测出故障点距测试端的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。

路径信号产生器可产生15KHZ、大幅度30V的断续正弦波信号，用于寻测电缆路径。

路径信号接收器用来接收路径信号，查找电缆走向和估测电缆埋设深度。

定位仪用于故障点的定位

电缆故障检测仪定做

长度测试 漏电测试 路径查找(功能上取得重大突破：断线点可以实现定位，带外铠电缆的对地短路、相线断线也能测试)

用于测量低压电力电缆的断线、混线(短路)、低阻漏电等故障的位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用于线路工程验收和检查电缆电气特性。填补农电故障及小区供电故障没有相应仪表测试的空白。

适用于地埋电缆的对地漏电、相铠漏电(对地漏电阻值在500K欧姆内)、相线断线缺相、相间短路等低阻故障；可以查找地埋电缆路径大体走向；(信号发生器功率加大，从而信号更强；配专用探杆，更便捷；)铺设砖块的人行道也能听到信号，水泥地下面电缆采用洒水或者从混凝土旁边的绿化带平行于电缆走向方位探测效果是一样的。

产品功能：

长度测试单元：

脉冲反射测试法，可以测试断线、混线(短路)、严重绝缘不良类型的故障距离；

全自动测试，智能故障诊断，全中文操作菜单，液晶显示具有背光功能；
