接地电阻测试仪说明

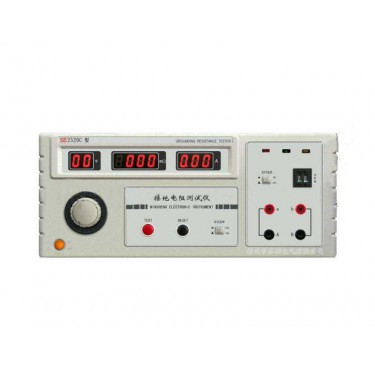

10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动“启动”按钮，“测试”灯亮，调节“电流调节旋钮”至所需的电流值，读下显示屏显示电阻数值。测试中当被测物的接地区域电阻大于所设定（500mΩ）报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。如需停止测试则按动“复位”键（定时测试时，时间到后仪器自动切电源），“测试”指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。

接地电阻测试仪描述

接地电阻测量仪是电力工程建设、运行和维修工作中的一种常用仪表，采用手摇交流发电机作电源的一种特殊的低电阻测量仪表，在检定时有它的特点和困难，我国至今尚未制订出地阻仪的检定规程，对其原理和检定进行简要分析。接地电阻测试仪运行检查方法1、 使用二个的标准电阻盒100mΩ的试验品，一个小于100mΩ，一个大于100mΩ,测试仪器电阻调节到100mΩ，电流设定为10A。2、输入低端线夹住电阻盒公共端，高压输出线夹住报警端，按住“启动”按钮，仪器报警证明仪器良好。3、输入低端线夹住电阻盒公共端，高压输出线夹住合格端，按住“启动”按钮，仪器无报警证明仪器良好。

接地电阻测试仪定做

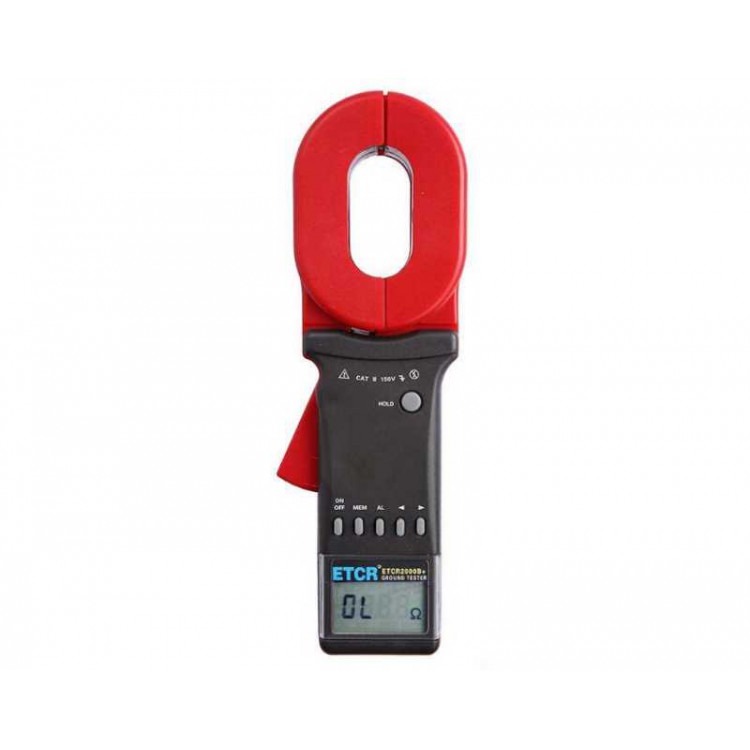

示值误差的检定。与一般地阻表采用直接跟标准电阻器连接，直接比较的方法不同，钳阻仪的检定方法是用钳阻仪钳住标准电阻器输出端的连接导线，连接导线应置于钳头几何中心位置，并与钳圈垂直，按选取的检定点调节标准电阻器的电阻值，记下钳阻仪显示读数值。两者的误差表示形式相同，在准确度等级的划分方面，钳阻仪增加了10级、20级两个准确度等级，这是由于钳阻仪测量原理的局限性，会产生较大误差所决定的。偏心位置影响。由于钳阻仪的构造特殊，连接导线置于近似钳头几何中心位置与连接导线偏离钳头几何中心位置往往存在着较大的误差，故增加偏心位置影响误差的测量是很有必要的。偏心位置影响误差不能超过钳形接地电阻仪允许误差的五分之一。
