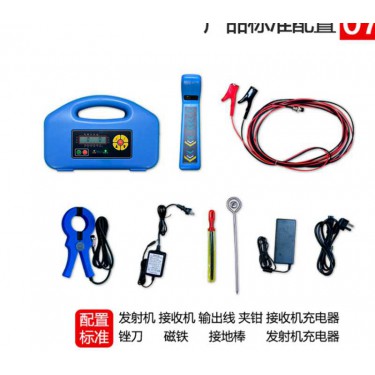

地下管线探测仪种类

接收机技术参数

工作频率：包括577Hz，512Hz，640Hz，870Hz，940Hz，8kHz，33kHz，65kHz，83kHz，131kHz，200kHz等十三个主动频率，电力和无线电频率两个被动频率。512Hz，640Hz，8kHz，33kHz四个探头频率。测深范围：管线≤ 6米，探头≤15米测深精度：管线± 5% 公差（深度0.1—3米），探头± 5% 公差（深度0.1—7米）定位精度：± 5%发射机技术参数发射频率：15个，范围200Hz 到 200kHz，与接收机频率相匹配，感应频率8个故障查找：可检测短路至不大于2兆欧间的对地绝缘故障输出功率：小于等于10瓦，具有瞬间过压保护功能，高输出电压90伏，万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率

*RD8100PXL探测深度可以超过6米，但度降低

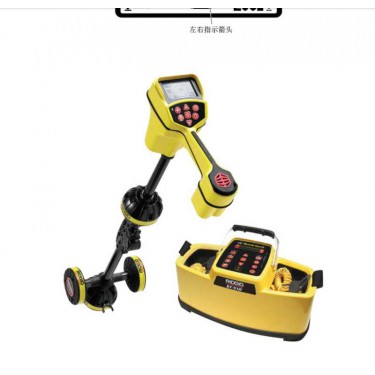

地下管线探测仪样式

地下管线探测仪有无源工作方式和有源工作方式两种工作方式。无源工作方式用来搜索一个区域内未知的电力电缆，有源工作方式用来追踪和定位发射机信号。无源方式无源工作方式不需要发射机，它可以搜索出一个未知区域内的电力电缆。打开接收机，选择接收机工作频率为50Hz，调节增益得到一个合适的读数并选择极大法或极小值法，以网格搜索方式在一个区域内来回搜索。提着接收机平稳地行走，使机身面与移动方向成一直线且尽可能与通过的管线呈直角状态，不要弧形摆动，因为这样会产生一些误导信号。当接收机响应显示出有管线存在时，立即停下，定位管线的位置并做好标记。对穿出搜索区域范围的第条管线进行追踪和标记。

地下管线探测仪定做

地下管线探测仪当地下管线的近端和远端都接地良好并形成回路，使用低频频率；如果两端接地不良好，回路电阻过大，或者低频信号耦合不上，那就改用中频、高频或射频来测试。选择频率没有固定不变的原则，下面给出了频率选择的基本原则：对于高阻的管线（如：通信电缆，带防腐层的管道和铸铁管）使用高频或射频率。要注意频率越高，信号越容易感应到其它管线上，而且信号的传播距离越短。对于一般的管道和电缆的探测，使用中频和高频。这些频率传播距离比较远，也不会感应太多的信号到其它管线上。低频适用于长距离追踪。低频率信号传播距离长而且不会感应到其它管线上。低频率信号也适用于长距离而绝缘良好的输送管线
