旋片式真空泵说明
旋片式真空泵是一种容积泵,它借助于旋片在泵腔中连续运转将气体吸入并压缩,后由排气口排出。泵主要由定子、转子、旋片等组成,转子被偏心地装入定子腔内。转子槽中有两块旋片,旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。当转子在定子腔内旋转时,旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动,周期性地将进气口侧的腔内容积扩大而吸入气体,同时逐渐缩小排气口的容积,将已吸入的气体压缩,然后从排气口排出从而达到抽气的目的。

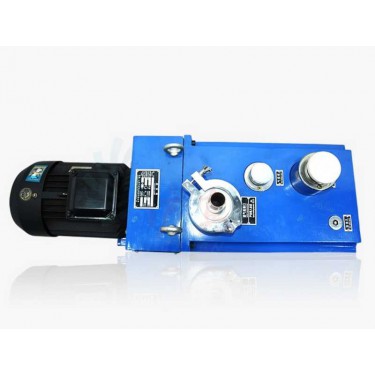

旋片式真空泵种类
产生原因:1.泵油中有可凝物或气体;2.测量方法或仪器不正确;3.用错油或油被污染;4.油封渗漏;5.管路密封不严密;6.油箱内油量不足;7.进气口滤网堵塞;8.进气管道过长或过窄;9.叶片卡住或严重磨损;10.泵体磨损;11.“O”形圈变形老化;12.吸气阀失效。解决方法:1.封闭进气口运转60分钟;2.使用正确的测量方法或仪器;3.换规定的新油;4.调换油封;5.检查管路连接处密封情况清除泄漏;6.检查油位;7.清洁进气口滤网;8.使用粗而短的进气管道;9.调换叶片;10.送生产厂家修复或更换;11.调换“O”型密封圈;12.检查吸气阀动作是否灵活。

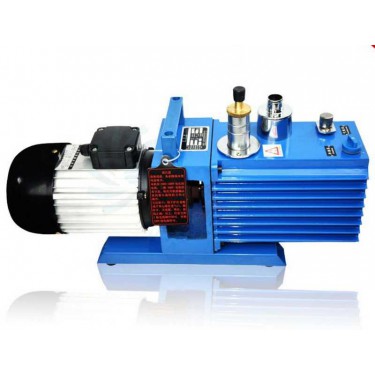

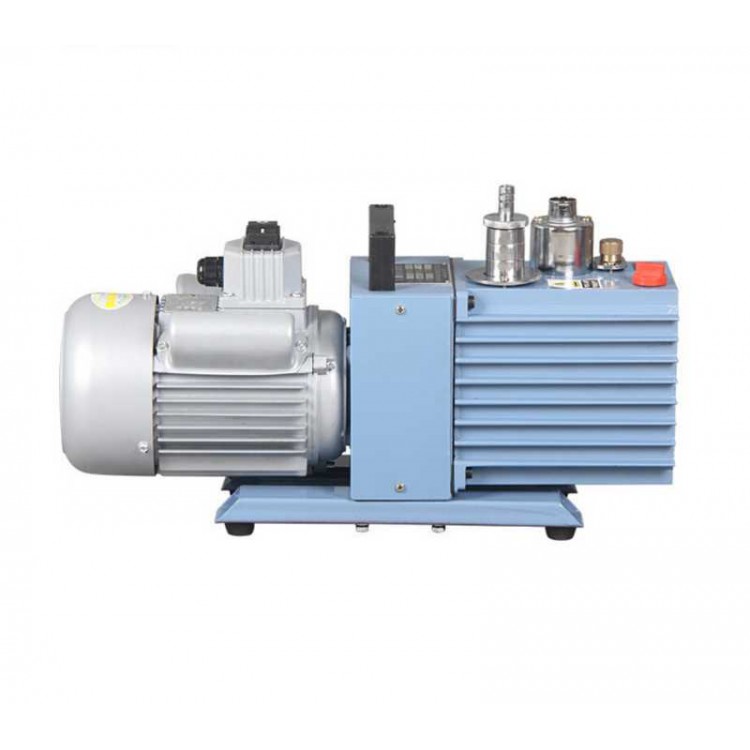

旋片式真空泵样式
XD型旋片式真空泵应水平安放。同于泵运转时几乎没有振动一般可不固定。XD旋片式真空泵底部减振垫块上有公制螺孔用以固定泵,不要在地面上推拉泵,以免损坏减振垫块。为保证XD型旋片式真空泵得到良好的冷却,泵冷却空气进风口和出风口应距周围物体750px以上。为便于维修,建议在XD旋片式真空泵进气口和排气口前留0.4m的空隙。为方便放油可安装带放油盘的底座。XD型旋片式真空泵发运的泵不带油。安装后,通过加油口缓慢注入所规定的真空泵油,到油窗高度的3/4处。
