地下管线探测仪说明

地下管线探测仪

根据探测原理分两类

1 .一类是利用电磁感应原理探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，这类简称管线探测仪。

优点：探测速度快、简单直观、操作方便、度高。

缺点：探测非金属管线时，必须借助非金属探头，这种方法使用起来比较费力，需要侵入管线内部。

2.另一类是利用电磁波探测所有材质的地下管线，也可用于地下掩埋物体的查找，俗称雷达，也被称为管线雷达。

优点：能探测所有材质的管线

缺点：对环境要求较高，测深能力较差（难查埋深较深的管线），对操作者素质和经验要求高。

任何仪器都不是的，需要配合使用才能发挥它们的

传统上，管线探测仪仅指利用电磁感应原理的管线探测仪，也是使用多的仪器

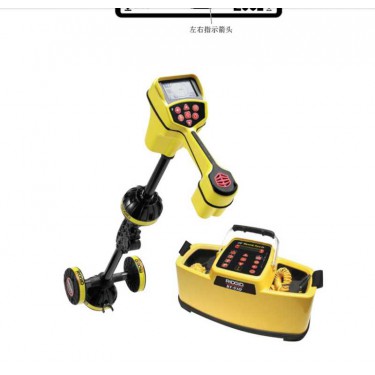

管线探测仪

地下管线探测仪描述

ECERT™远程校准系统

ECERT™提供了远程校准的系统平台，使用RDManager™电脑软件可以通过互联网对RD8100进行远程校准，无论在哪里都可以方便地对仪器校准而不影响客户使用。动态过载保护:该功能使RD8100能在其他管线仪无法正常探测的区域进行测量。在强电干扰的环境中，RD8100可自动过滤干扰信号，因而，在电站和铁路高压电网下，RD8100也能正常工作。增强的Strikealert™(穿透报警)和被动避开扫描:一旦发现浅埋电缆，便发出警报，避免事故的发生。同时用电力和无线电模式快速扫测地下管道和线缆。原声可区别电力和无线电信号的存在。

罗盘和CD (电流方向)功能:罗盘可以指出目标管道和线缆的方向。使用罗盘进行追踪，并正确摆放接收机，以获取准确深度。电流方向是一项技术，电流方向箭头可准确识别多条平行电缆中目标电缆，能快速查找和识别目标电缆。

地下管线探测仪类型

工作频率：包括577Hz，512Hz，640Hz，870Hz，940Hz，8kHz，33kHz，65kHz，83kHz，131kHz，200kHz等十三个主动频率，电力和无线电频率两个被动频率。512Hz，640Hz，8kHz，33kHz四个探头频率。

测深范围：管线≤ 6米，探头≤15米

测深精度：管线± 5% 公差（深度0.1—3米），探头± 5% 公差（深度0.1—7米）

定位精度：± 5%

发射频率：15个，范围200Hz 到 200kHz，与接收机频率相匹配，感应频率8个

故障查找：可检测短路至不大于2兆欧间的对地绝缘故障

输出功率：小于等于10瓦，具有瞬间过压保护功能，高输出电压90伏

万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率

*RD8100PXL探测深度可以超过6米，但度降低
