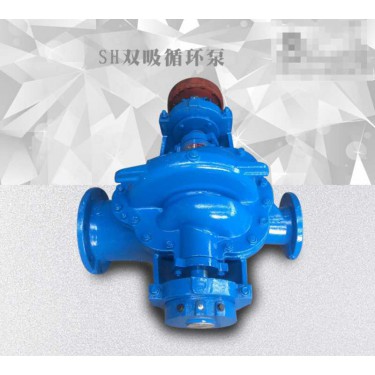

单级双吸泵说明

高性能单级双吸中开式离心泵，主要适用于自来水厂、空调循环用水、供热管网系统、建筑供水、灌溉、排水泵站、电厂、工业供水系统、消防系统、船舶工业、矿山给排水等输送液体的场合。是SH、S、SA、SLA、SAP型中开双吸泵的全面换代产品。

单级双吸泵种类

结构特点

1. 泵壳结构：采用轴向中开结构，吸入口与吐出口均在泵体上，且均在垂直于轴线的平面内。便于管路布置，便于检修（检修时，拆开泵盖和转子部件即可，无需拆卸进出口水管及原动机）。

2. 转子结构：采用双吸叶轮，利用其叶片的对称布置，达到平衡轴向力之效果。叶轮依靠两侧的轴套和轴套螺母固定在轴上，其轴向位置可通过调整轴套螺母，准确对中。轴采用两端支撑结构，通过弹性柱销联轴器直连原动机，有效降低机械损失；轴承为深沟球轴承，油脂润滑，运行平稳。

3. 涡室结构：泵体、泵盖和叶轮构成吸水室和压水室。在吸水室和压水室之间安装口环，用以减少压水室的水漏回到吸水室，从而减小容积损失，同时对泵体起到有效地保护作用，延长泵壳使用寿命。在进出法兰上，预留真空表和压力表的安装管螺孔；在进出水法兰的下部，预留放水管螺纹孔接口，便于自动化控制系统接入。

4. 轴封结构：轴封为填料机封或机械密封两种，亦可根据特殊要求采用软填料密封。水封水（冲洗水）根据介质情况，采用从压水室引出或外接供应。

单级双吸泵类型

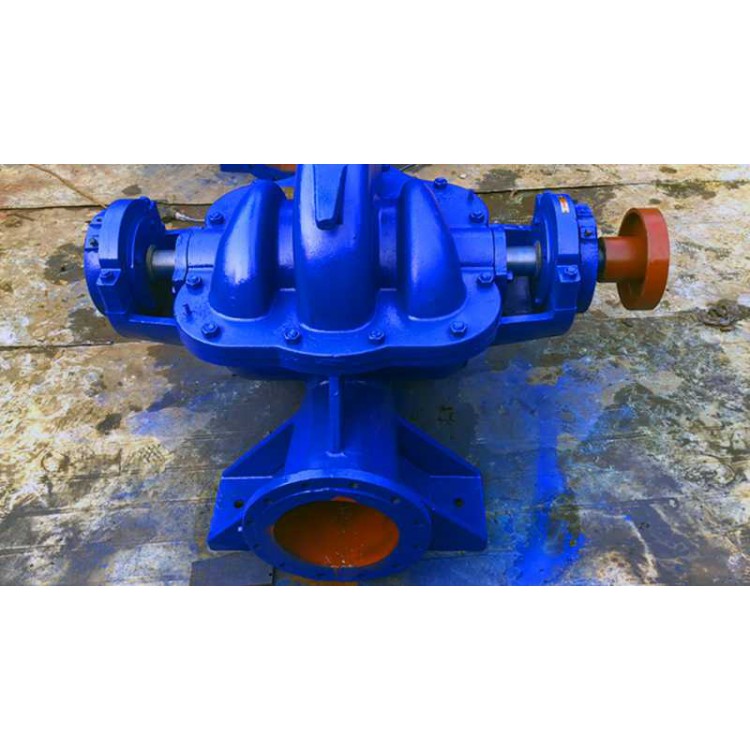

本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，SAP型泵为逆时针方向旋转。（根据用户需要亦可改为顺时针方向旋转）

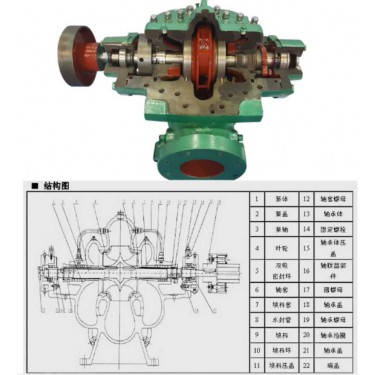

泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外，其余主要零件为铸铁制成。

泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水和管螺孔（可根据客户要求采用不绣钢轴与青叶轮）

经过静平衡校验的叶轮，用轴套和两边的螺母固定在轴上，叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

泵轴由单列向心球轴承支承，轴承装在轴承体内，安装在泵体两端。

双吸密封环用以减少水泵压水室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料或机械密封。为了防止空气进入泵内和冷却润滑密封腔，在填料之前装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽或水封管流入填料腔或机械密封腔。起水封作用。
