旋片式真空泵阐述

旋片式真空泵多为中小型真空泵。旋片式真空泵有单级旋片真空泵和双级真空泵两种。所谓双级旋片式真空泵，就是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。旋片式真空泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa 和 1.33×10-1(Pa)下，其抽速值分别不得低于泵的名义抽速的95%、50%和 20%。

双级泵工作原理图，它由两个单级泵串联组成。工作时，被抽气体首先经吸气筒进入高真空级。当吸入气体压强较高时，一部分气体由排气阀2排出，另一部分气体经低真空级，由排气阀1排出。 当吸入气体压强较低时，虽经高真空级压缩，但排气阀2仍不能打开排气，只能经低真空极继续压缩，由排气阀1排出，因双级泵的极限真空比单级泵高。

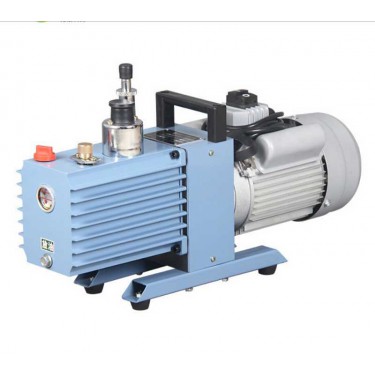

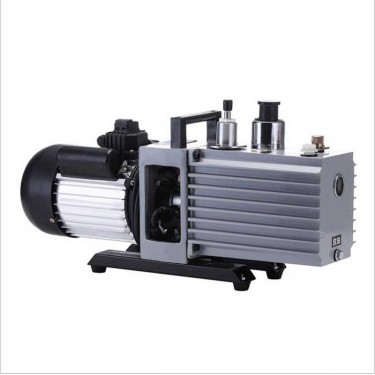

旋片式真空泵样式

一、旋片式真空泵冒烟和喷油：指旋片式真空泵在运转中排气口冒烟或者喷油。1、冒烟，如果是泵刚刚开始运转有冒烟的现象，属于正常，如果长时间在冒烟就是不正常了。解决之道：冒烟说明泵的进气口外，包括管道、阀门、容器有修理的情况。检漏以后处理了，冒烟会结束。2、喷油，说明进气口外有大量的漏点，甚至是进气口暴露大气。解决之道：封住泵的进气口使泵运转，如果不喷油的话，说明有漏点；排气阀片损坏，检查排气阀片是否损坏，更换坏的排气阀片。

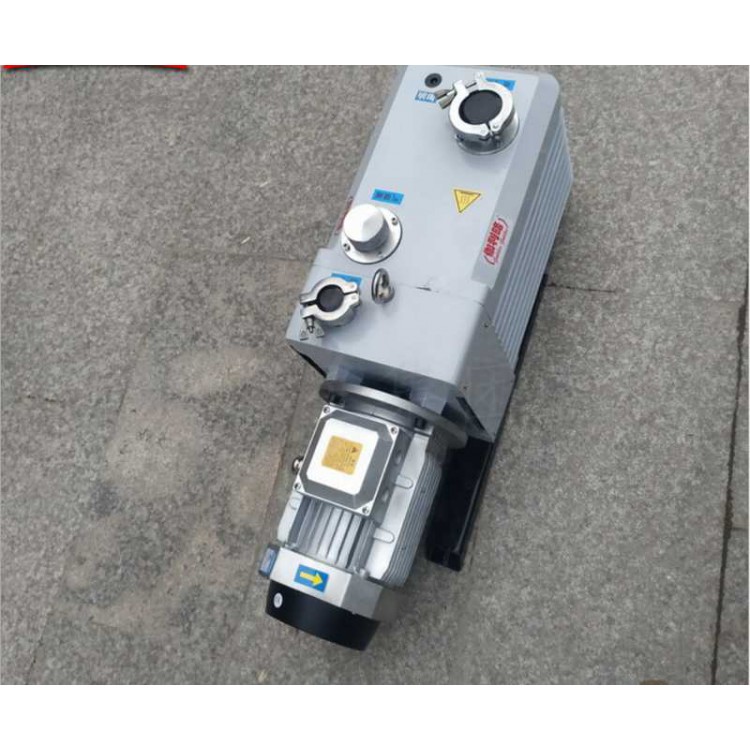

旋片式真空泵类型

XD型旋片式真空泵电气接线必须由专业电工进行。应使用适当的电动机过载保护装置。单相220V50HZ的真空泵，必须保证电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器。不要常时间在低压和高压下工作，以免损坏电机。XD型旋片式真空泵三相异步电动机接线完成后必须核对电动机旋向。电动机正确旋向为：从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。XD型旋片式真空泵检查旋向时，吸气口应打开或用橡胶板（厚度4mm以上）完全盖住吸气口，接通电源2~3秒。旋向正确的话，将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。如反向则对调三根电源线的中的任意二根。注：XD型旋片式真空泵长时间在错误旋向下运转，将损坏。
