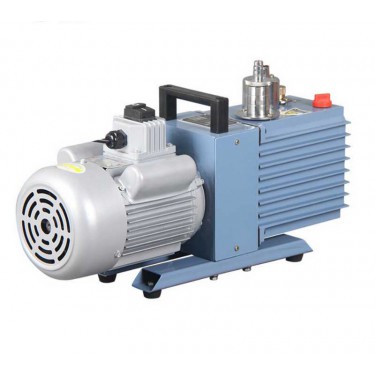

旋片式真空泵说明

旋片式真空泵是一种容积泵，它借助于旋片在泵腔中连续运转将气体吸入并压缩，后由排气口排出。泵主要由定子、转子、旋片等组成，转子被偏心地装入定子腔内。转子槽中有两块旋片，旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。当转子在定子腔内旋转时，旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动，周期性地将进气口侧的腔内容积扩大而吸入气体，同时逐渐缩小排气口的容积，将已吸入的气体压缩，然后从排气口排出从而达到抽气的目的。

旋片式真空泵规格

旋片式真空泵多为中小型真空泵。旋片式真空泵有单级旋片真空泵和双级真空泵两种。所谓双级旋片式真空泵，就是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。旋片式真空泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa 和 1.33×10-1(Pa)下，其抽速值分别不得低于泵的名义抽速的95%、50%和 20%。

双级泵工作原理图，它由两个单级泵串联组成。工作时，被抽气体首先经吸气筒进入高真空级。当吸入气体压强较高时，一部分气体由排气阀2排出，另一部分气体经低真空级，由排气阀1排出。 当吸入气体压强较低时，虽经高真空级压缩，但排气阀2仍不能打开排气，只能经低真空极继续压缩，由排气阀1排出，因双级泵的极限真空比单级泵高。

旋片式真空泵描述

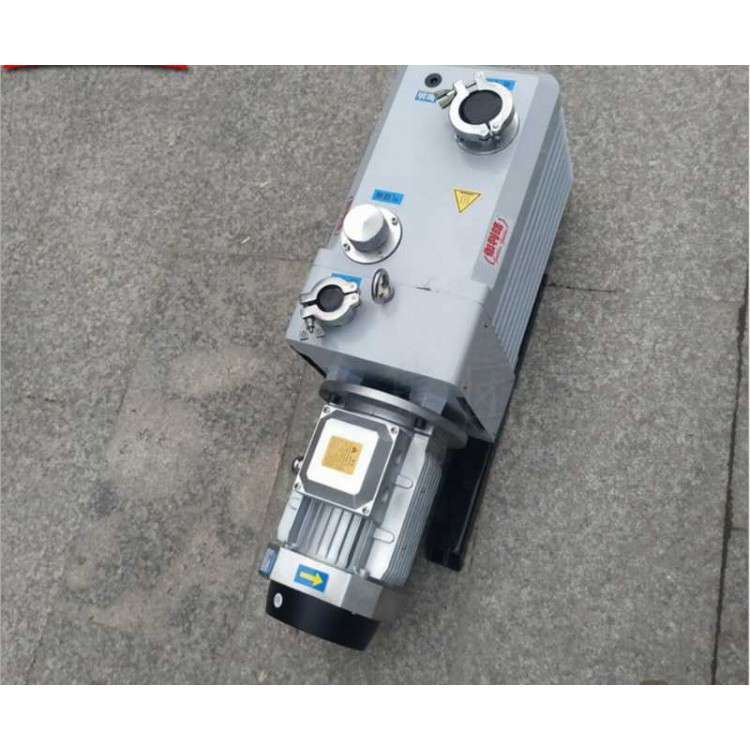

XD型旋片式真空泵应水平安放。同于泵运转时几乎没有振动一般可不固定。XD旋片式真空泵底部减振垫块上有公制螺孔用以固定泵，不要在地面上推拉泵，以免损坏减振垫块。为保证XD型旋片式真空泵得到良好的冷却，泵冷却空气进风口和出风口应距周围物体750px以上。为便于维修，建议在XD旋片式真空泵进气口和排气口前留0.4m的空隙。为方便放油可安装带放油盘的底座。XD型旋片式真空泵发运的泵不带油。安装后，通过加油口缓慢注入所规定的真空泵油，到油窗高度的3/4处。
