电缆故障检测仪介绍

电缆资料的第二个界面是电缆信息界面，显示一个变电站所有的电缆信息。可对电缆信息进行添加记录、编辑记录、保存记录、删除记录和查找记录等操作，点击电缆基本信息，可以进入电缆基本信息界面。

电缆资料的第三个界面是电缆基本信息界面，显示一个电缆基本信息。可对电缆信息进行添加记录、编辑记录、保存记录、删除记录等操作，点击电缆分布图，可以查看电缆分布图，电缆分布图用来显示用户的测试范围和电缆的分布，可用于故障电缆的查找和确定。点击预试记录，可以查看该电缆所有的预试记录。

电缆故障检测仪阐述

测量电阻电桥法低压脉冲反射法脉冲电压取样法电缆故障定点的传统方法声测法此方法是利用故障点在高压冲击时的击穿放电声音进行的定位。声磁同步法音频感应法在向电缆施加冲击直流高压使电缆故障点放电时,会在电缆周围产生脉冲磁场。在声测定点时接收到脉冲磁场信号即可认为放电声音是电缆故障点发出的。音频感应法此法一般用于检测低阻故障。其原理是:用1kHz的音频信号发生器向待测电缆注入音频电流,使电缆发出电磁波,在地面上接收电磁场信号,并放大,再送入耳机或指示仪表,根据声响强弱或指示仪表值的大小来确定故障点的位置。

电缆故障检测仪定做

长度测试 漏电测试 路径查找(功能上取得重大突破：断线点可以实现定位，带外铠电缆的对地短路、相线断线也能测试)

用于测量低压电力电缆的断线、混线(短路)、低阻漏电等故障的位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用于线路工程验收和检查电缆电气特性。填补农电故障及小区供电故障没有相应仪表测试的空白。

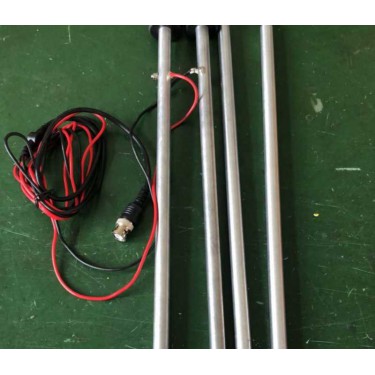

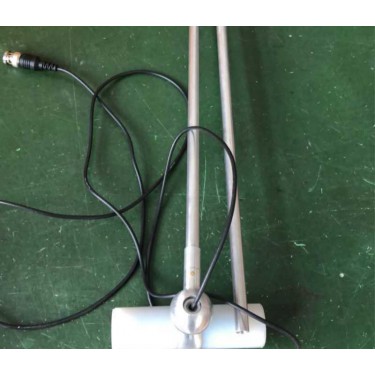

适用于地埋电缆的对地漏电、相铠漏电(对地漏电阻值在500K欧姆内)、相线断线缺相、相间短路等低阻故障；可以查找地埋电缆路径大体走向；(信号发生器功率加大，从而信号更强；配专用探杆，更便捷；)铺设砖块的人行道也能听到信号，水泥地下面电缆采用洒水或者从混凝土旁边的绿化带平行于电缆走向方位探测效果是一样的。

产品功能：

长度测试单元：

脉冲反射测试法，可以测试断线、混线(短路)、严重绝缘不良类型的故障距离；

全自动测试，智能故障诊断，全中文操作菜单，液晶显示具有背光功能；
