灌浆泵说明

本实用新型的全部系统采用液压传动，动力来源封闭式11kw电机带动液压泵，按性能分三个系统。

1、液压系统：

封闭式笼型三相异步电机，连续工作制、防≥1mm固体进入和防溅水电机，通过弹性联轴器与双联叶片泵连接，经过油路连接油箱、控制阀、减压阀和进出油滤油器各执行元件。液压泵输出两路，一路通过换向阀控制驱动液压马达搅拌，另一路通过流量调速阀32和液动换向阀30控制驱动泥浆泵打浆。

2、打浆系统：

液压缸6采用液动控制自动换向阀实现换向，有液压缸杆带动泥浆泵活塞实现往复运动和开关单向阀完成一次吸、压打浆过程，泵是靠被送物料自身润滑。通过手动流量控制调速阀，实现液压缸和泥浆泵活塞由低压启动到大设计速度的往复无级变速。

3、搅拌系统：

手动控制换向阀，使两个液压马达14换向及停止搅拌，液压马达14可无级变速，两个立式搅拌器连续交替的向泥浆泵加料斗2内轮换装料和卸料，以保证泥浆泵的连续压浆。

灌浆泵阐述

搅拌和打浆建议

在此提供的建议使用于帮助操作者正确搅拌和输送砂浆需要考虑的一些因素。各种不同材料特性适用于不同用途，操作者应当熟悉适用材料的各种性能。

1、材料

市场上各种成品混凝土材料适用于结构材料、地板保温、非收缩泥浆、沙井、排水管道灰浆衬料和其他特殊材料，每种材料都有自己的特殊性能，必须完全掌握和理解各种材料特性，以保证实际中的应用。

2、流动性

一般而言，要输送的大部分材料易于流动性和畅通性。这样才能打浆顺畅，如果浆料能从桶中倒出就便于打浆。但修补砂浆列外，这种灰浆需要搅拌的稠一些并且需要特殊的输送技术，当材料浓度保持一定在较低的流动性时，泵送效果和性能好，但浓度不能太低。

3、凝结时间

一些含有催化混合物的材料会减少凝结的时间，有助于打浆，特别是使用修补砂浆和其他喷雾材料，重要的是持续移动否则会很快结块。搅拌和打浆必须要连续和迅速，任何迟缓和懈怠都会导致设备和软管的堵塞，温度对凝结时间影响也很大，因此高温天气输送浆料时，设备及软管尽量减少用光暴晒，甚至材料、水、管道必要适当冷却。

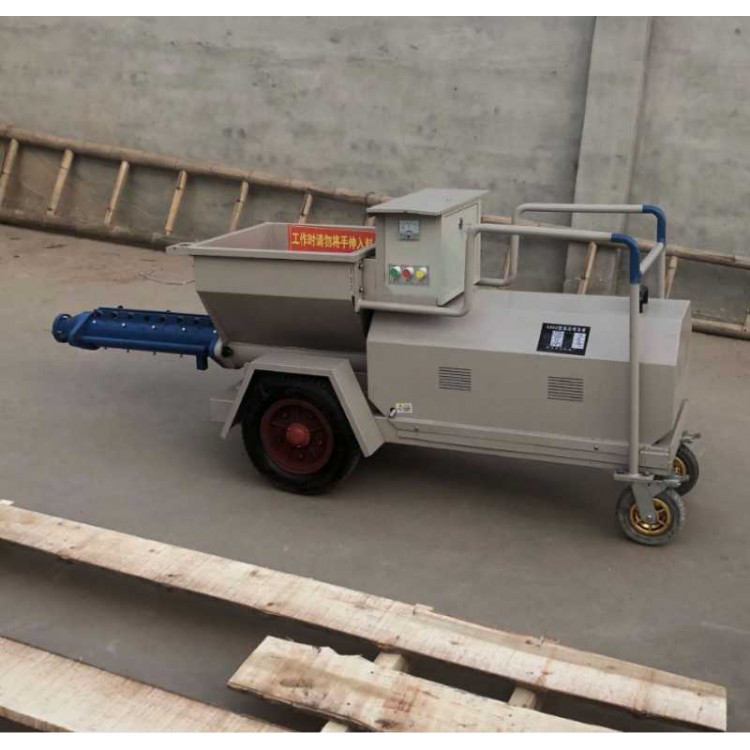

灌浆泵样式

6、附加建议

“自制”泥浆

有时成品混凝土泥浆不够用，在这种情况下就有必要在现场调配及搅拌，能够成功生产出合格浆料，但必须遵守一些基本原则。

(1)自制浆料应具备下列的特性：

A、静止时具有稳定的固体不分离的悬浮液。

B、能从桶中流出佳流动性，但不能太湿。

(2)水泥：

不同类型水泥来满足多种情况下的特殊要求，如高浓度、抗酸性和其他要求，常见的是32.5号水泥在泥浆生产中使用广泛。

(3)水：

在大多数情况下，用于生产泥浆的水应该是干净，不含盐和可溶解性的化学成分，使用饮用水理想，水和水泥的比例是保证生产泥浆质量的重要因素，含水量保持低才能生产出上述特性的泥浆。
