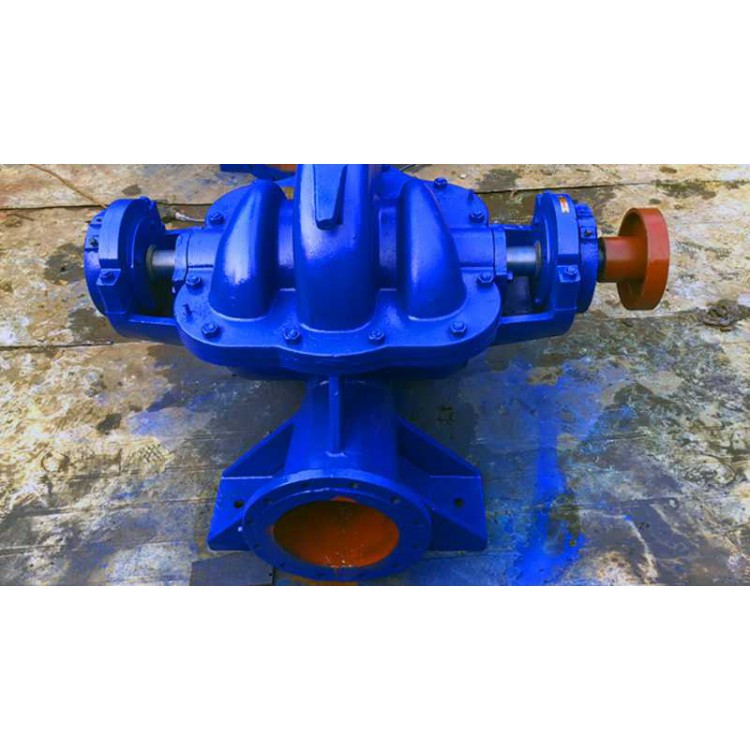

单级双吸泵说明

结构特点：

1. 水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广。

2. 进出水口在同一直线上,使管线布置简单方便、美观。

3. 同一转子可反向运行，降低了水锤引起水泵损坏的风险。

4. 独特的高温型设计，水泵采用中间支撑、加厚泵体、密封冷却、轴承稀油润滑等，使水泵可应用于高达200℃的运行场合，特别适用于供热管网使用要求。

5. 泵体部分可根据使用条件的变化采取立式或卧式安装，密封可采用机械密封或填料密封。

6. 水泵外型应用工业化设计，线条清晰，符合现代审美观。

7. 选（采）用优异的水力模型，使泵的效率比同类型泵高2-3%，大大降低了泵的运行成本。

8. 必需汽蚀余量降低1-3米，从而降低土建投资，延长了使用寿命。

9. 选用进口轴承，零件材料可根据用户应用要求选用，使泵能适应各种现场运行条件，大大降低了维修成本。

10. 无调整式机械密封，更换机械密封成为轻松简单的工作。

11. 应用弹性预应力设计装配，转子部件装拆简单迅速。

12. 装配时无须调整各种间隙。

单级双吸泵种类

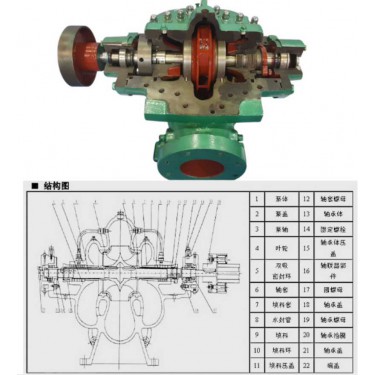

结构特点

1. 泵壳结构：采用轴向中开结构，吸入口与吐出口均在泵体上，且均在垂直于轴线的平面内。便于管路布置，便于检修（检修时，拆开泵盖和转子部件即可，无需拆卸进出口水管及原动机）。

2. 转子结构：采用双吸叶轮，利用其叶片的对称布置，达到平衡轴向力之效果。叶轮依靠两侧的轴套和轴套螺母固定在轴上，其轴向位置可通过调整轴套螺母，准确对中。轴采用两端支撑结构，通过弹性柱销联轴器直连原动机，有效降低机械损失；轴承为深沟球轴承，油脂润滑，运行平稳。

3. 涡室结构：泵体、泵盖和叶轮构成吸水室和压水室。在吸水室和压水室之间安装口环，用以减少压水室的水漏回到吸水室，从而减小容积损失，同时对泵体起到有效地保护作用，延长泵壳使用寿命。在进出法兰上，预留真空表和压力表的安装管螺孔；在进出水法兰的下部，预留放水管螺纹孔接口，便于自动化控制系统接入。

4. 轴封结构：轴封为填料机封或机械密封两种，亦可根据特殊要求采用软填料密封。水封水（冲洗水）根据介质情况，采用从压水室引出或外接供应。

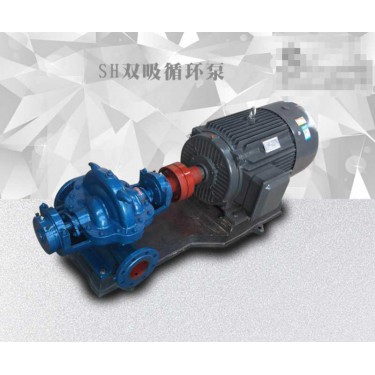

单级双吸泵描述

结构紧凑：外形美观，稳定性好，便于安装。
　　运行平稳：优化设计的双吸叶轮使轴向力减小到低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光滑具有显著的抗汽蚀性能和高效率。
　　轴封：选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。轴承：选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。
　　安装形式：装配时不需调整，可根据现场使用条件。分立式或卧式安装。
