螺杆泵介绍

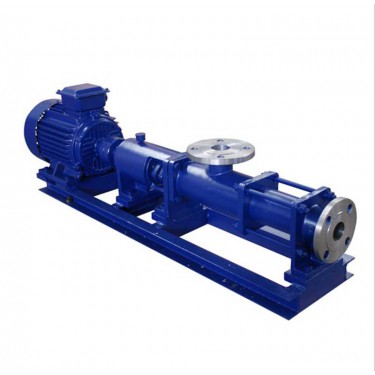

浓浆泵是一种单螺杆式输运泵、它的主要工作部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。

其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。螺杆每转一周，密封腔中的液体向前推进一个螺距。随着螺杆的连续传动，液体以螺旋形方式从一个密封腔压向另一个密封腔，后挤出泵体。浓浆泵是一种新型的输送液体的机械，具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。浓浆泵凡接触物料的金属零件均选用优质不锈耐酸钢制作，轴材料2cr13衬筒采用无毒无味的橡胶、工作温度可达100℃，可用于输送食品浆料和粘度10000泊斯卡·秒含有固体颗粒或胶块的溶液浆，悬浮液的腐蚀性介质。广泛于食品、冶金、建筑、制药、化工等工业部门

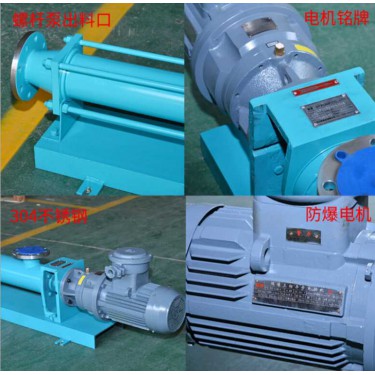

螺杆泵规格

避免断料

螺杆泵决不允许在断料的情形下运转，一经发生，橡胶定子由于干摩擦，瞬间产生高温而烧坏，所以，粉碎机完好，格栅畅通是螺杆泵正常运转的必要条件之一，为此，有些螺杆泵还在泵身上安装了断料停机装置，当发生断料时，由于螺杆泵其有自吸功能的特性，腔体内会产生真空，真空装置会使螺杆泵停止运转保持恒定的出口压力

螺杆泵是一种容积式回转泵，当出口端受阻以后，压力会逐渐升高，以至于超过预定的压力值。此时电机负荷急剧增加。传动机械相关零件的负载也会超出设计值，严重时会发生电机烧毁、传动零件断裂。为了避免螺杆泵损坏，一般会在螺杆泵出口处会安装回油阀，用以稳定出口压力，保持泵的正常运转

螺杆泵种类

双螺和多螺

下面以三螺杆为例。

它主要是由固定在泵体中的衬套（泵缸）以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。三根互相啮合的螺杆，在泵缸内按每个导程形成为一个密封腔，造成吸排口之间的密封。

泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力完全平衡，主动螺杆不承受弯 曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承，因此，不需要在外端另设 轴承，基本上也不承受弯曲负荷。在运行中，螺杆外圆表面和 泵缸内壁之间形成的一层油膜，可防止金属之间的直接接触，使螺杆齿面的磨损大大减少。

螺杆泵工作时，两端分别作用着液体的吸排压力，因此对螺杆要产生轴向推力。对于压差小于10千克力/cm2 的小型泵，可以采用止推轴承。此外，还通过主动螺杆的中央油孔将 高压油引入各螺杆轴套的底部，从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。

螺杆泵和其它容积泵一样，当泵的排出口完全封闭时，泵内的压力就会上升到使泵损坏或使电动机过载的危险程度。所以，在泵的吸排口处，就必须设置安全阀。

螺杆泵的轴封，通常采用机械轴封，并可根据工作压力的高低采取不同的形式。
