变频器种类
矢量控制方式变频器矢量控制是在变频器内部通过电子运算电路用模拟直流电动机的控制方法来控制交流电动机的。控制特点:同时控制电流的幅值和相位,还可通过软件来设定这种控制方式。性能特点:可从零转速进行控制,低频转矩大,调速范围宽;可对转矩进行控制;系统响应速度快,速度控制精度高。应用范围 分为无速度传感器(通过内闭环)和有速度传感器(通过外闭环)两种控制方法,这两种控制方法都是直接控制(稳定)电动机的转速(或转矩),不能作为其他量的控制(如压力、流量、温度等)。

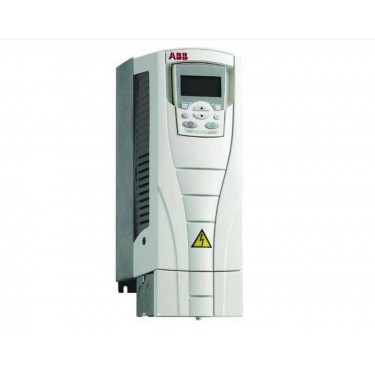

变频器样式
变频器本身具有异常故障显示、报警和保护功能。当故障发生时,变频器将异常故障代码显示在屏幕上,或者将故障信息储存在程序的某个参数内,以便维修检查。变频器异常故障分为软故障和硬故障两大类,软故障多是因操作或参数设置不当造成的,而硬故障则是由于变频器本身器件损坏造成的,维修起来难度较大。变频器维修的关键是找出初始故障点和故障发生的关键原因,在处理故障之前,检修人员须对变频器的工作原理、结构、器件组成、功能等有一定的专业知识,否则很难找出故障的真正原因。
变频器描述
变频器主要电路故障分析和处理变频器的整体结构主要由主回路、驱动电路、开关电源电路、保护检测电路、通讯接口电路、控制电路等组成。在这些电路中,中央微处理器、数字处理器、ROM、RAM、EPROM等集成电路涉及到程序问题。下面对主要电路故障分析和处理,做较详细的介绍:主回路:主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测电路的传感部分组成。2)整流电路:整流电路实际上就是一块整流块。它的作用是把三相(或单相)50Hz/380V(220V)的交流电源,通过整流的桥式整流变成脉动直流电。若整流中的一个或多个整流二极管开路损坏,导致主回路PN电压值或无电压值。整流的一个或多个整流二极管短路损坏,导致变频器输入电源短路,供电电源跳闸,变频器无法接上电源。
