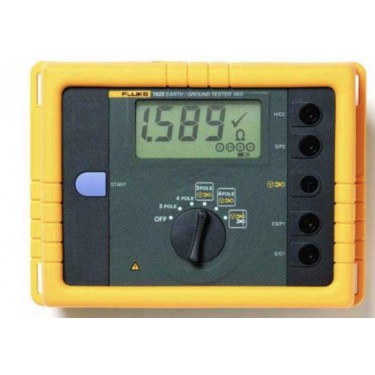

接地电阻测试仪种类

接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，采用先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。是检测经常用的仪表。

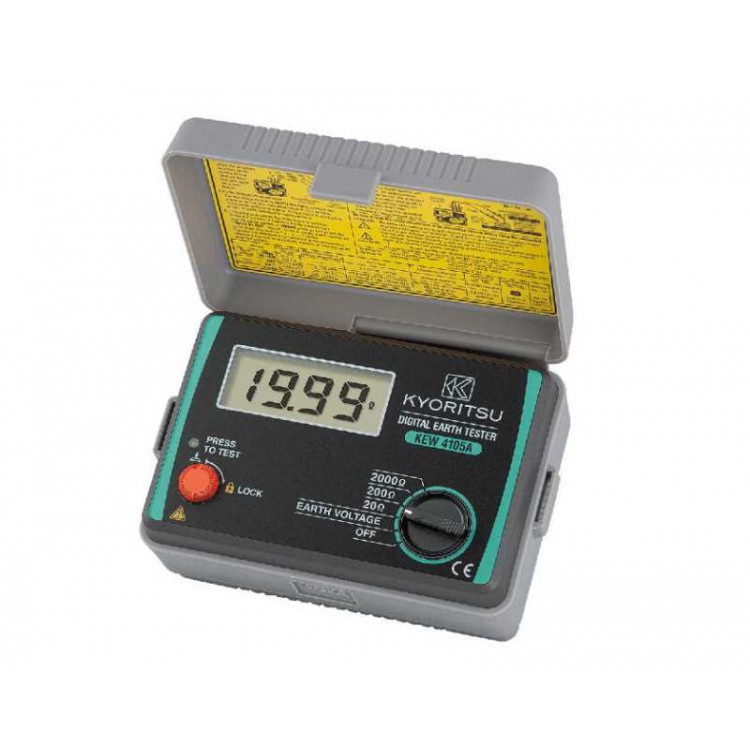

接地电阻测试仪样式

目前，市场上存在的接地电阻测试仪有多种，其测量方法主要分两种：钳夹法、打地桩法。钳夹法 测量接地电阻时不必使用辅助接地棒，也不需要中断待测设备接地，只要钳夹住接地线或接地棒，就能测量出接地体的接地电阻。打地桩法 可分为二线法、三线法和四线法。【二线法】是初的测量方法，即将一根线接在被测接地体上，另一根接辅助地极。此法的测量结果误差较大。【三线法】是二线法的改进型，即采用两个辅助地极，通过公式计算，在中间一根辅助地极在总长的0.62倍时，可基本消除由于地桩电阻引起的误差。【四线法】是在三线法基础上的改进法。可消除由于辅助地极接地电阻、测试引线及接触电阻引起的误差。

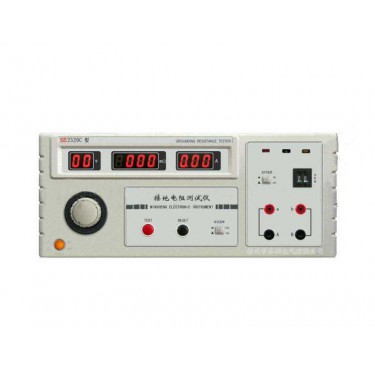

接地电阻测试仪定做

接地电阻检测的干扰因素也有很多种，1、水平方向土壤特性变化的影响：我们经常看到接地网周围的土壤结构和成分并不一样，含水量也不尽相同，这些差异直接导致了土壤在各水平方向上的导电能力的不一致。也使得等电位线在水平面上的发生畸变，这样一来，电位极P在EC点的中点2.5D处的电位就有可能不是零电位了。笔者在“湖南省人民会堂”项目的防雷检测中就发现了类似的问题。该项目设计接地电阻值为不大于1Ω。北面为砾石沙土层，西面为地下管网密集的市政公路，南面为省政府办公区，东面为原生山地。仅东南方向山脚下为红色粘土层。经多次实地检测，各方向检测结果数据差异很大。北向砾石沙土层检测结果为8.86Ω，东向山坡检测结果为2.86Ω，西向因地面为沥青路面无法打桩检测，南向办公区因干扰源较多测试结果为4.56Ω，仅东南向沿山脚的红色粘土层测试结果为0.95Ω。这些测试结果差异较大，到底哪个才较为符合客观实际呢？从左图的等电位线模拟分布图，我们可以看出，只有东南向红色粘土层区的等电位线分布略显均匀，将P、E极探针打在这个区域才能较真实反映出地网的实际接地电阻。所以说此项目的接地工程应该是符合设计要求的。所以对于周边土壤环境复杂的区域，防雷检测时必须要多次测量、综合分析，才能得出正确的结果。
