裁板机介绍
主机结构精密裁板锯的主机部分包括床身、 工作台、纵剖横截导板、主锯、划线锯、传动等部件。结构和工作原理同普通圆锯机大同小异,并且可以单独作为普通圆锯机使用。裁板锯的构成:1.机架 2.主锯部分 3.槽锯部分 4.横向导向挡板 5.固定工作台 6.滑动推台 7.斜锯导板 8.托架 9.斜锯角度显示装置 10.侧向导向挡板
裁板机说明
精密裁板锯的主要结构特点是使用两个锯片,即主锯片和划线锯片。当进行切削加工时,划线锯提前进行锯切,在被加工板件的底面先锯划出深度为1~2mm、宽度比主锯片厚0.1~0.2mm的沟槽,以保证主锯片切削时锯口边缘不会撕裂,从而获得良好的锯切质量。划线锯片直径较小,通常为120mm左右,由单独的电机驱动。其锯片转速一般在9000r/min以上,切削速度一般为56~60m/s。要求划线锯片与主锯片对齐在同一个垂直平面内。主锯片的直径一般为300~400mm,由主电机通过三角带传动。

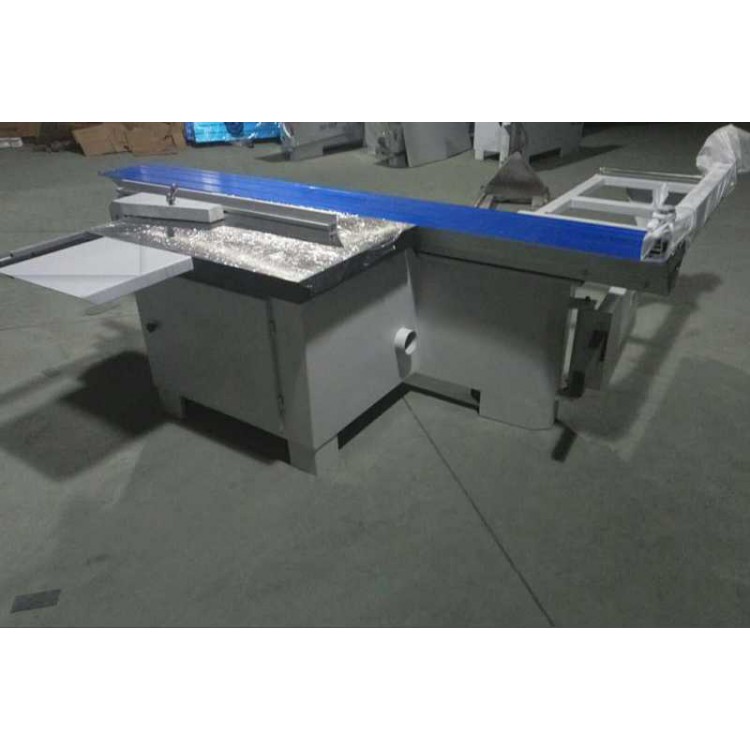

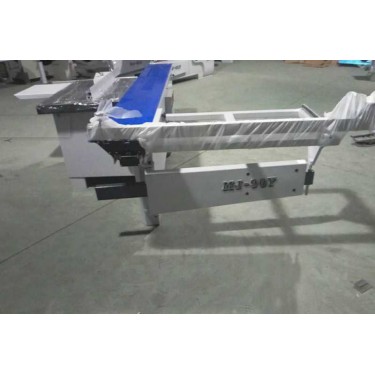

裁板机样式
注意事项1、板材应紧靠靠挡,不可移动;2、根据板材的厚度和硬度调整开料速度,将机床匀速 推进,不可过快过猛。3、开小料时,应用木条压紧推进。4、操作人员要戴面罩,不能戴手套,不能穿宽松的衣 服,不能留长发。5、不可直接用手到转动的锯片旁取物,如有需要,可 用其他长的辅料先将其推开再取。6、 如开出的板材边角有缺陷,应考虑更换锯片。7、切割任务完成后,关掉电源,做好锯台及周边的清 洁等工作。
