混凝土喷射机说明
矿用湿式混凝土喷射机主液压泵输出的压力油经控制阀组、集流阀进入主液压缸(推动住液压缸活塞,驱动混凝土缸活塞)和混凝土分配阀换向液压缸,从而实现泵送混凝土。布料装置液压泵输出的压力油满足泵车支腿和布料装置(臂架、转台)的动力需要,通过操纵支腿控制阀20和臂架电磁阀组21,完成支腿的伸缩,臂架的升降和转动。矿用湿式混凝土喷射机输出的压力油,通过液压马达驱动料斗13内的搅拌叶片,不断搅拌混凝土,使其顺利地进入混凝土缸内,并能在其他部件故障而停止作业时继续搅拌料斗内的混凝土,防止凝固和析水。左位时的工作状态,完成工作后再检修。若需停止泵送,则将锁紧螺母拧松,使其在电磁阀右位时的工作状态即可。
混凝土喷射机种类
湿喷机分目前分干喷机与湿喷机两类。干喷机与湿喷机常用于灌注隧道内衬、墙壁、天棚等薄壁结构以及钢结构的保护层。干喷机是将水泥、砂、石子在干燥状态下搅拌均匀,用于压缩空气将物料送至喷嘴,并与压力水混合后进行喷灌的方法,此法必须由熟练人员操作,粒径不宜过大,水泥用量由比较大,但是因为喷射速度大,粉尘污染及回弹情况比较严重,因此在使用上收到限制。湿喷机是将搅拌好的混凝土输送泵送至喷嘴,且在输送泵的出口处加以压缩空气,让物料和空气在管路中得以充分融合,使得喷出后的物料更加均匀,且在喷嘴处加速凝剂,让物料能够快速凝固,降低回弹率,并且材料的混合易于控制,工作效率比干喷高。湿喷机广泛用于矿山、隧道、涵洞、地铁、水电工程、地下工程及护坡的混凝土喷射施工作业。
混凝土喷射机定做

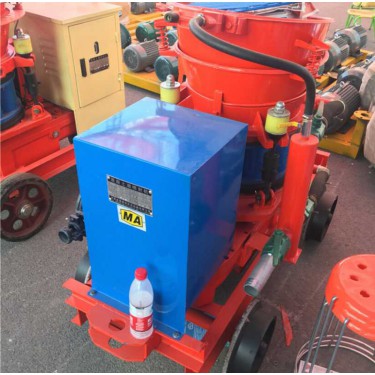

1、混凝土喷射机工作原理和结构特征混凝土喷射机是工程施工中广泛使用的一种施工设备。它是利用压缩空气或其它动力,将按一定比例配合的拌和料通过管道输送并高速喷射到受喷面上凝结硬化,从而形成混凝土支护层。喷射混凝土技术工艺简便,施工造价低,适应面广,在各种建筑领域内发挥了重要作用。目前在喷射混凝土作业中,绝大多数是使用转子式混凝土喷射机,因为这种喷射机结构简单、工作性能可靠、外形小、重量轻、维修和操作方便。据统计,目前我国各行业投人使用的转子式混凝土喷射机近十万台,每年更新数千台,使用量很大,它是我国喷射混凝土作业中的关键设备。干式喷射机工作原理和结构特征是:带有衬板的转子以一定的转速旋转,而结合板压在衬板上固定不动,结合板上连接有进风管和出料弯头,当转子中装有物料的各个料杯转动到与进风管和出料弯头相通时,在压气的作用下,物料通过出料弯头和输料管输送到喷咀,并在喷咀处加水喷射出去。在此过程中,由结合板和衬板组成的密封副起到了密封压气和物料的作用。干式混凝土喷射机的主要优点是输送距离长,设备简单,耐用。但由于它是使干拌和混凝土喷嘴外与水混和,故而施工粉尘,回弹均较大,干喷作业产生的粉尘危害工人健康,尤其是窄小巷道工程施工中,粉尘污染更为严重。
