旋片式真空泵说明

旋片式真空泵多为中小型真空泵。旋片式真空泵有单级旋片真空泵和双级真空泵两种。所谓双级旋片式真空泵，就是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。旋片式真空泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa 和 1.33×10-1(Pa)下，其抽速值分别不得低于泵的名义抽速的95%、50%和 20%。

双级泵工作原理图，它由两个单级泵串联组成。工作时，被抽气体首先经吸气筒进入高真空级。当吸入气体压强较高时，一部分气体由排气阀2排出，另一部分气体经低真空级，由排气阀1排出。 当吸入气体压强较低时，虽经高真空级压缩，但排气阀2仍不能打开排气，只能经低真空极继续压缩，由排气阀1排出，因双级泵的极限真空比单级泵高。

旋片式真空泵阐述

应经常检查油位和油的污染情况(建议每周一次)。如油位过低应停旋片式真空泵加入合适的真空泵油至油窗高度的4/5处。如果油被污染油将发黑、乳化、变稠、应及时换油。旋片式真空泵建议泵次工作满150小时后换油。以后每工作500小时换油。换油同时，应更换油过滤器。如果油受污染发黑、乳化、变稠应及时换油。并在加入新油之前清洗泵。

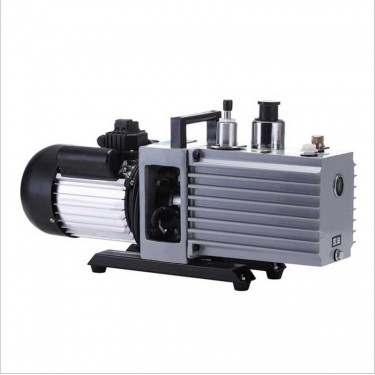

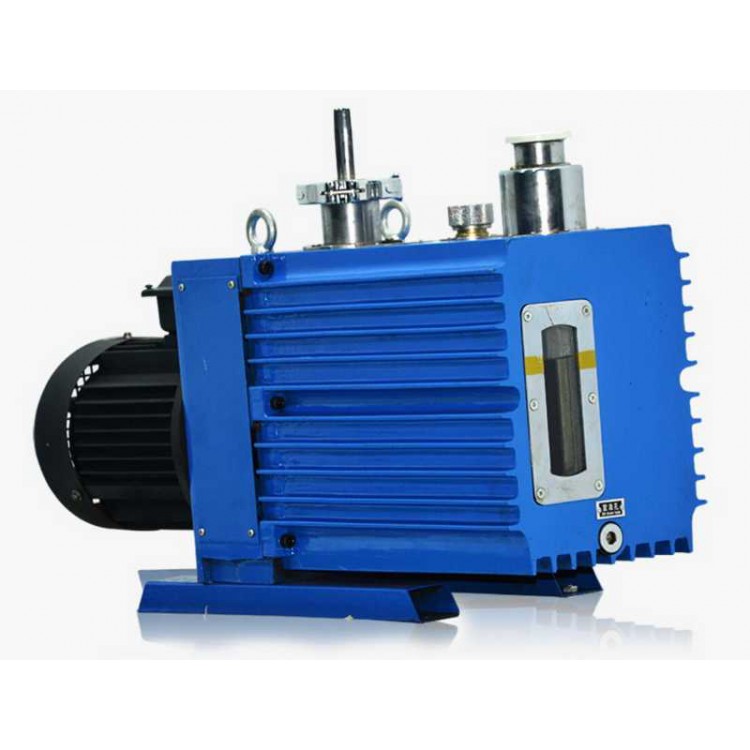

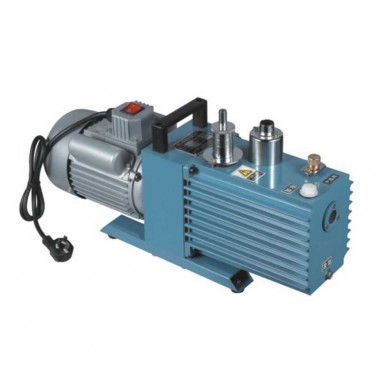

旋片式真空泵样式

真空泵使用一个时期后（一般为3000小时），须进行检修。目的：1.检查各部分零件是否有损坏情况，并进行修理、调换。2.将泵进行一次彻底清洗工作。3.调换轴封、阀片、易损件和更换新油。步骤：1.拆卸管道，防护罩，三角皮带，连接水管，将泵移出工作场所。2.放出真空泵油，放出冷却水。3.拆排气帽，油箱盖。挡油罩，排气阀片，排气阀座及吸气筒，过滤网。4.拆皮带轮，拆轴封压盖，取出轴封隔环。5.先拆后定子盖，取出小转子及其它零部件，再拆前定子盖，取出大转子及其他零部件，对所有 零部件进行检查，用汽油彻底清洗，热风吹干或进行干燥处理，装配时要防灰尘，砂石，铁屑落入泵内，此外在旋紧螺钉、螺母时，整个装配面要逐渐拧紧避免因装配不平漏气，泵装配完毕后，注入少量真空泵油后，用手转动皮带轮。
