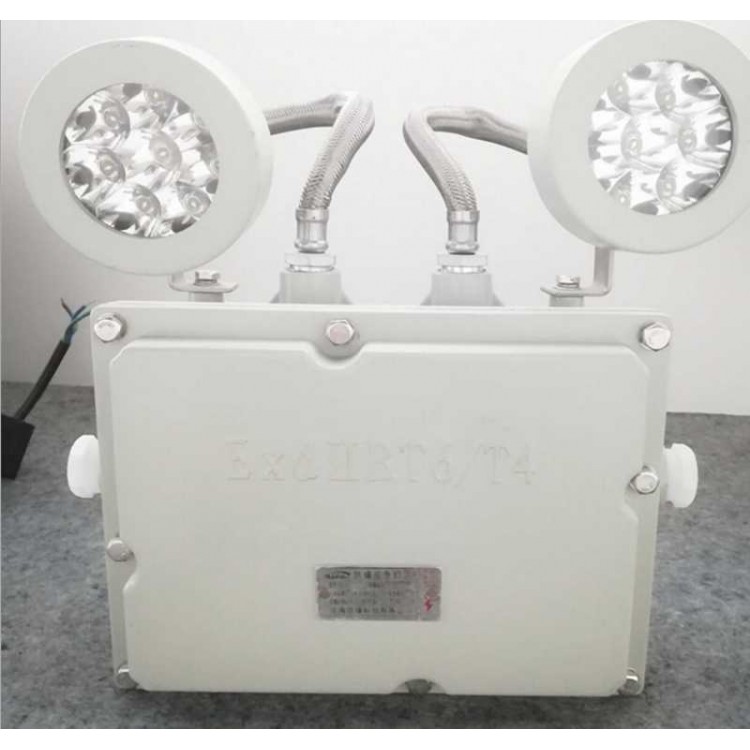

防爆应急灯介绍

被熏黑的位置就在变压器的上方，但是检测变压器功能正常无损坏，熏黑物质来源不明，这很耐人寻思，拔掉指示灯按键的连接器，看到内部的全部组成结构：指示灯按键背面电路还是比较简单，正面的原件和PCB板丝印清晰可辨：内部的电池，3节镍氢电池组容量为600mAh，标称电压为3.6V：小型交流变压器，上面没有电压参数信息，只能看到单组输出：

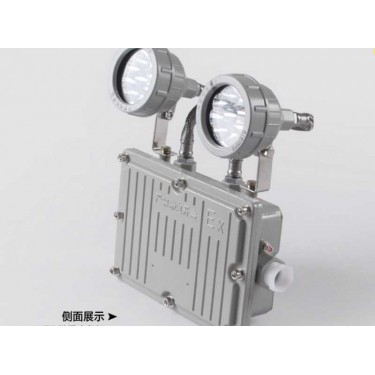

防爆应急灯样式

主电路板，由于是单面印刷工艺，顶层全部是拆件式元器件，底层有部分的贴片式元器件，其中延时开关芯片采用CD4541BE：近距离查看表面的原件及丝印印刷层，两条蓝色线为变压器的副绕组输出端也就是主电路板的输入端，电路板上有1A的玻封保险丝：底层的印刷电路和贴片元器件：220V电源输入端也有保险丝套管，旋开套管，里面是5*20mm大小的，规格型号为250V 0.5A：

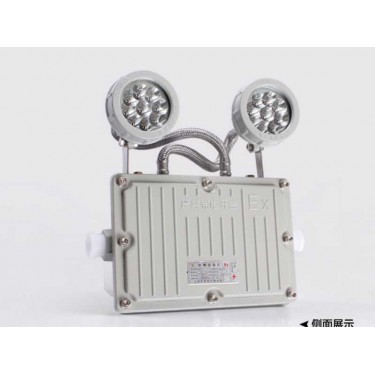

防爆应急灯类型

内部结构看完之后接下来拆两个照明灯，灯罩螺丝在下方，连接处有锈蚀的痕迹了，拧掉螺丝即可打开灯罩。至此，整个消防应急灯的拆解过程结束。灯组分好几个部分组成：玻璃罩的固定圈，是金属材质的、玻璃灯罩，由于上面纹路的作用，灯罩的散射效果不错、反光罩和灯芯，7颗LED灯珠组成的灯组，LED灯组背面的电路板，由两颗螺丝固定到反光罩上：
