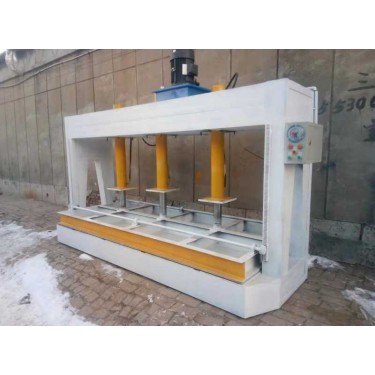

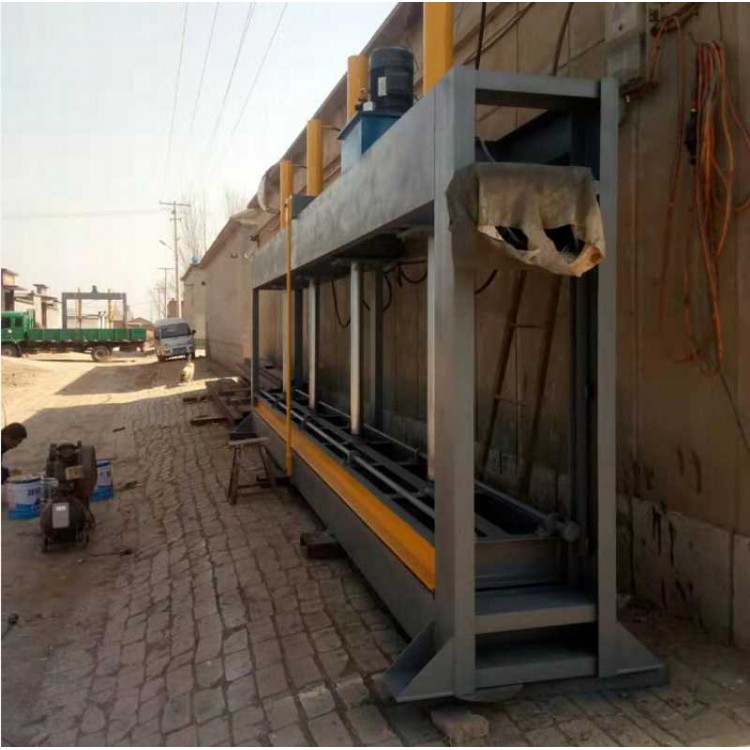

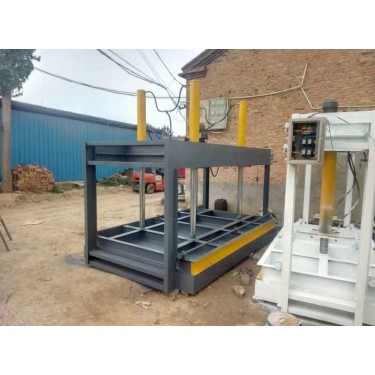

液压木工冷压机说明
压板平衡机构 :主要由平衡升降齿条、升降齿轮、转动轴。固定转动轴承组成、左右两条平衡齿条装在机身上。转动轴两端固定有升降齿轮,转动轴两端装有轴承,以便以转动轴能灵活 转动。压板升降时,升降齿轮没平衡齿条?合转动,使压板在升降过程中始终保持平衡。
液压木工冷压机规格
部件说明: 配电箱 A——热继电器。控制油泵电机,对油泵电机实行过载保护。 B——控制电路电源变压器。 C——交流接触器。控制油泵电机,对油泵电机实行失压及零压保护。 D——断路器。机床电路短路或过载保护。 E、F—中间继电器。控制电源控制和保压时间控制。 G——时间继电器。卸荷时间控制。 控制面板: A——电接点压力表。 红色指针为工作压力设定指针。 绿色指针为保压压力设定指针。 黑色指针为压力显示指针。 B——保压时间继电器。有小时h、分钟m、秒s、三种时间设定模式供选择。每种时间模式的大值只能设至: C——自动开关。 D——指示灯。 E——压板压紧开关。按下去压板下压、再按一次则下降中的压板停止。 F——压板松开开关。按下去压板上升,再按一次则上升中的压板停止。 G——停止开关,停止工作台升降。 H——急停开关。无论机床处于何种状态,按下此开关,则所有动作全部停止。
液压木工冷压机描述
(4)、油缸缸筒复位 如果运输前已将油缸缸筒降下,则在配好电源后先将油缸缸筒复位 并紧固好: A:先将用于固定两油缸之间的木条和包装拿开。 B:接通电源。 C:再按下降按钮,则油缸缸筒会自动上升,如油缸不动 是电源相位不对,电机反转,当油缸法兰升至距顶板 约3mm时,再按停止按钮使缸筒停止上升,然后 将各法兰固定,螺栓逐一装上并紧固好。
