地下管线探测仪介绍

接收机技术参数

工作频率：包括577Hz，512Hz，640Hz，870Hz，940Hz，8kHz，33kHz，65kHz，83kHz，131kHz，200kHz等十三个主动频率，电力和无线电频率两个被动频率。512Hz，640Hz，8kHz，33kHz四个探头频率。测深范围：管线≤ 6米，探头≤15米测深精度：管线± 5% 公差（深度0.1—3米），探头± 5% 公差（深度0.1—7米）定位精度：± 5%发射机技术参数发射频率：15个，范围200Hz 到 200kHz，与接收机频率相匹配，感应频率8个故障查找：可检测短路至不大于2兆欧间的对地绝缘故障输出功率：小于等于10瓦，具有瞬间过压保护功能，高输出电压90伏，万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率

*RD8100PXL探测深度可以超过6米，但度降低

地下管线探测仪规格

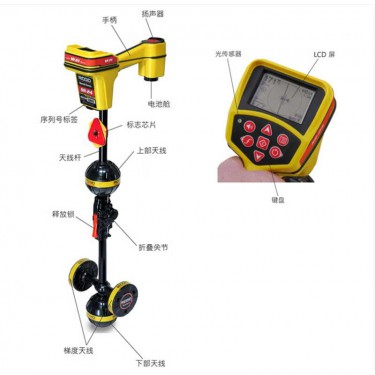

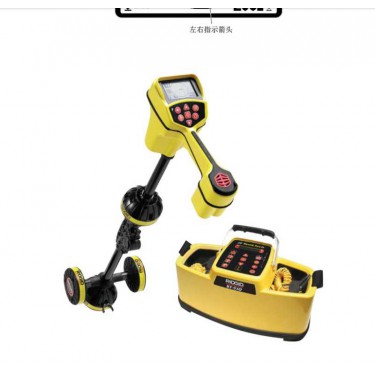

一般由两大部分组成：1.发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式发射机技术参数31KHz注入模式 480Hz感应、钳夹模式 31KHz输出电压 0-400VP-P根据绝缘情况自动/手动调节输出波形 正弦波电源 12VDC 4.5AH 锂电池输出功率 10W2.接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。一般有三种接收模式：峰值模式（值）、谷值模式（小值）、宽峰模式；另外现在更的仪器一般都带有峰值箭头模式（结合了峰值与谷值两者的优点，使操作更直观）以及罗盘导向（用于指明管线的走向）

地下管线探测仪类型

地下管线探测仪有无源工作方式和有源工作方式两种工作方式。无源工作方式用来搜索一个区域内未知的电力电缆，有源工作方式用来追踪和定位发射机信号。无源方式无源工作方式不需要发射机，它可以搜索出一个未知区域内的电力电缆。打开接收机，选择接收机工作频率为50Hz，调节增益得到一个合适的读数并选择极大法或极小值法，以网格搜索方式在一个区域内来回搜索。提着接收机平稳地行走，使机身面与移动方向成一直线且尽可能与通过的管线呈直角状态，不要弧形摆动，因为这样会产生一些误导信号。当接收机响应显示出有管线存在时，立即停下，定位管线的位置并做好标记。对穿出搜索区域范围的第条管线进行追踪和标记。
