单级双吸泵阐述

高性能单级双吸中开式离心泵，主要适用于自来水厂、空调循环用水、供热管网系统、建筑供水、灌溉、排水泵站、电厂、工业供水系统、消防系统、船舶工业、矿山给排水等输送液体的场合。是SH、S、SA、SLA、SAP型中开双吸泵的全面换代产品。

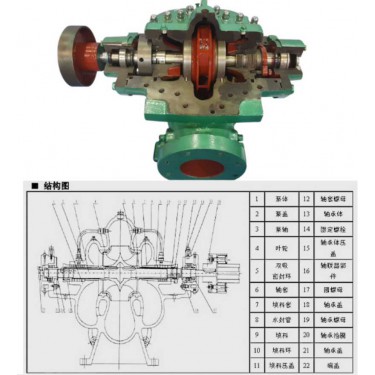

单级双吸泵类型

1、模型设计

水利模型采用CFD仿真设计，使用泵内流场均匀，水流顺畅，无漩涡。从而达到梳理损失小。如图所示：

2、产品效率国际先进水平

以GB/130072011标准（以下简称：国标）作为平台，将AS系列泵、国内外知名厂家泵分别于国标对比

单级双吸泵定做

1.AS高效节能泵外形由专业的外形设计公司按现代工业美学要求设计，整体美观大方。同时根据CAE力学仿真报告局部加厚，增加了泵壳的安全性和可靠性。

2.AS高效节能泵保留了中开泵直接打开泵盖即可检修的特点和双吸叶轮自动平衡轴向力的特点，同时将进口和出口设置在同一水平轴线上，有利于工程安装和管道设计及布置。

3.AS高效节能泵的轴采用双轴伸结构，不存在顺逆轴之分，轴中段除叶轮键槽外，不再设置其他键槽、卡环槽及台阶，且较同类泵轴粗一个等级，增强了轴的寿命和强度。

4.AS高效节能泵的叶轮与双吸密封环采用我公司号为ZL2013 2 0499236.5的双面密封，增加了泄漏水的沿程，减少了泄漏量，同时泄漏水所带速度能可得到利用，提高了效率。

5.AS高效节能泵的叶轮与叶轮挡套之间采用紫铜垫密封，持久耐用，延长了使用寿命；在叶轮挡套后面增加短轴套和O形圈实现轴向和径向双重密封。在装机械密封时把外卡环放在定位卡槽1上，使机械密封安装更方便；机封安装完之后把外卡环退到卡槽2上，这样机封冲洗冷却水能更好的冲洗和冷却机封。

6.AS高效节能泵的轴封结构可靠，通用。既可采用集装盒式结构，又适用于填料或机械密封，充分考虑了通用性和互换性。充分兼顾了各类轴封的优良环境和适用寿命要求。

7.AS高效节能泵的轴承体采用圆筒型结构，运行稳定可靠；可同时配置测温元件，测振元件、恒位油杯等；润滑介质选用方面，既可采用油脂润滑又可稀油润滑；在冷却方面可以通循环水水冷，也可以由散热片自由空冷。

8.AS高效节能泵的轴承体密封采用螺纹密封盒骨架油封双重密封，经试验验证防护等级相当于电机的IP55，可户外运行。

9.AS高效节能泵的轴承与轴套之间采用间隙配合，轴套压紧轴承是，O型圈外向圈挤压变形，整个结构变成紧配合；轴套螺母松开后，O型圈的弹力把轴套单开。不需要专用的拆装工具和空间，节省了工作量。

10.AS高效节能泵的轴承支架采用本公司的号为ZL 2013 2 0373133.4的斜向溢流槽，当杂物堵塞泄流孔使水仍能从溢流槽中流出，克服了填料水可能浸泡轴承的弊端，达到保护轴承的目的。

11.AS高效节能泵的轴承体通过轴承体压块固定在泵体上，拆卸方便，互换性强，稳定可靠

12.AS高效节能泵的轴承体与轴封之间装有美观大方的防护罩，确保现场操作人员及巡检人员的安全。

13.AS高效节能泵的轴向用圆螺母和止动垫圈紧固定，防止轴向窜动和套类部件的松动；也可防止泵因短时间反转而使转子部件松动。
