电缆故障检测仪说明

对地漏电测试主要步骤：

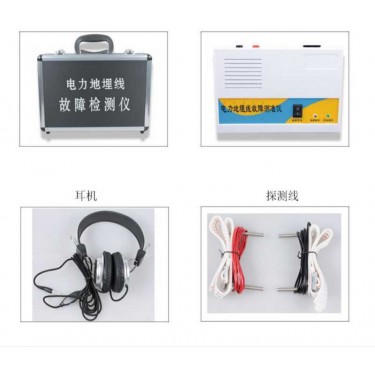

用万用表或者摇表测试电缆的相间绝缘、相线和铠绝缘、相线及铠对地的绝缘状态。相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地钎接地。（电缆原来的接地线一定断开）黄壳子机器插上耳机如果土地使用探杆、如果水泥地使用探头进行查找。对地漏电点，探杆到达后声音大，探头过了故障点声音减小，所以要寻找声音突变的点。路径测试步骤：信号发生器红夹子接芯线（如果线路带铠，则芯线铠一块接）黑夹子通过地钎接地。电缆的另外一端接地（红夹子接的什么线对端什么线就做接地），注意电缆原来的接地线一定断开。断线、短路长度测试步骤：先用万用表判断出缺相断线及短路的故障线，把带红黄夹子的测试线卡到测试口上，红夹子分别夹到故障线上，一个夹子夹一根（断线故障时一个夹子夹断线相一个夹子只需夹同一电缆中另一相就可；短路故障时红黄夹子分别夹故障线即可）按智能键，屏幕就会大字体显示故障长度。

电缆故障检测仪规格

电缆资料的第二个界面是电缆信息界面，显示一个变电站所有的电缆信息。可对电缆信息进行添加记录、编辑记录、保存记录、删除记录和查找记录等操作，点击电缆基本信息，可以进入电缆基本信息界面。

电缆资料的第三个界面是电缆基本信息界面，显示一个电缆基本信息。可对电缆信息进行添加记录、编辑记录、保存记录、删除记录等操作，点击电缆分布图，可以查看电缆分布图，电缆分布图用来显示用户的测试范围和电缆的分布，可用于故障电缆的查找和确定。点击预试记录，可以查看该电缆所有的预试记录。

电缆故障检测仪类型

此方法几十年来几乎没有什么变化。对于短路故障、低阻故障,此法测起来甚为方便。电桥法是利用电桥平衡时,对应桥臂电阻的乘积相等,而电缆的长度和电阻成正比的原理进行测试的。低压脉冲反射低压脉冲法也称时域反射法(TDR),指脉冲反射仪在不通过高压冲击器的情况下,独立测量电缆的低阻与断路故障。脉冲电压取样法脉冲电压取样法又称冲击高压闪络法,是一种用于测量高阻泄漏与闪络性故障的测试方法。首先将电缆故障在直流或脉冲高压信号下击穿,然后通过记录放电脉冲在测量点与故障点往返一次所需的时间来测距。脉冲电压法主要有直流高压闪络(直闪法)与冲击高压闪络(冲闪法)两种方法
