木工铰链钻说明

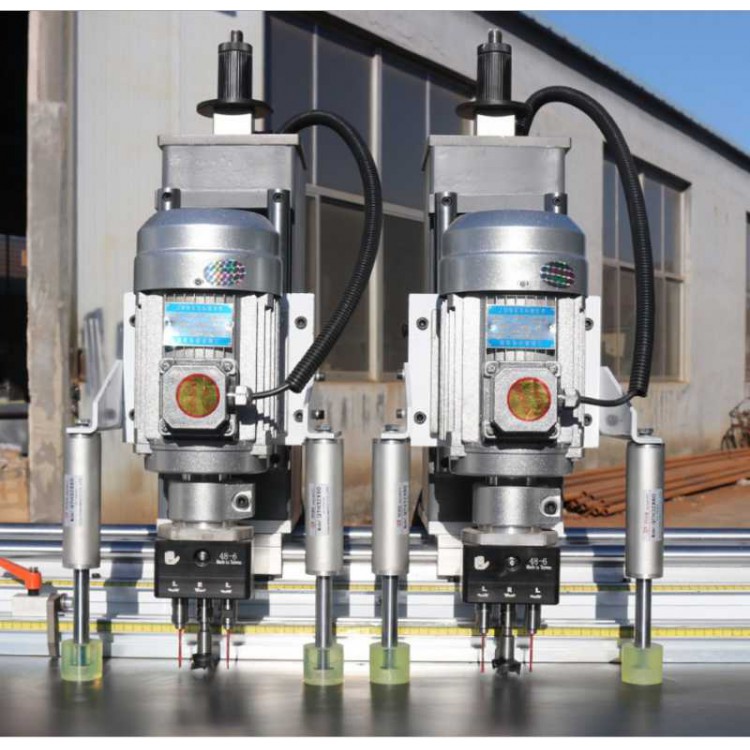

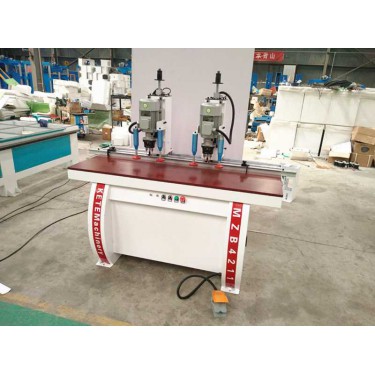

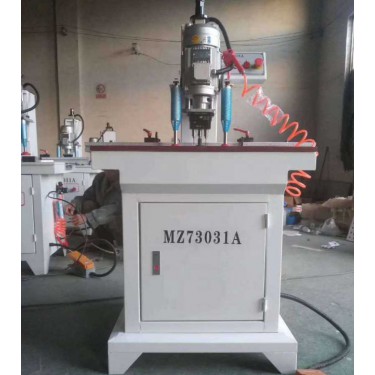

这款设备主要用于门窗合页打孔用，可做单头，双头，多头或者根据客户要求定制。1.5KW的主轴电机，2880转，台面有普通木板台面和PVC台面.铰链机钻头是属于三轴头式开孔，产品一次下刀都是同时钻孔，同时钻孔能够保持铰链三孔上的平行度，大大提高生产质量和生产效率。常规的中间可以开直径35mm大孔，左右两边可以开3mm以上10mm以下，其他尺寸可以定做生产。

木工铰链钻阐述

这款设备主要用于门窗合页打孔用，可做单头，双头，多头或者根据客户要求定制。1.5KW的主轴电机，2880转，台面有普通木板台面和PVC台面.铰链机技术参数：

大钻孔直径：Max.=50mm(单钻头)

大钻孔深度：H max=60mm

钻轴总数：4个X12

钻接头装配直径：Ø10mm

工作气压：0.6 ~ 0.9Mpa

电机总功率：1.1KWX4个

主轴转速：2840rpm

外型尺寸：2500x950x1550mm

机器重量：800kg

木工铰链钻种类

一、半自动铰链机各零件的用途：

调整螺丝⑴——起钉铰链时的深浅调节

调速阀⑵——起调节气缸⑶气压大小的作用，或铜夹主体上下之作用

气缸⑶——起铜夹主体上下的作用

电源开关⑷——起接通或关闭电源的作用

吹气铜管⑹——起冷却铰链的作用

气缸⑺——起张开或闭合铜夹的作用

电木绝缘板⑻——起绝缘铜夹的作用

铜夹⑼——起夹铰链导电之作用
