电缆故障检测仪说明

寻测电缆路径

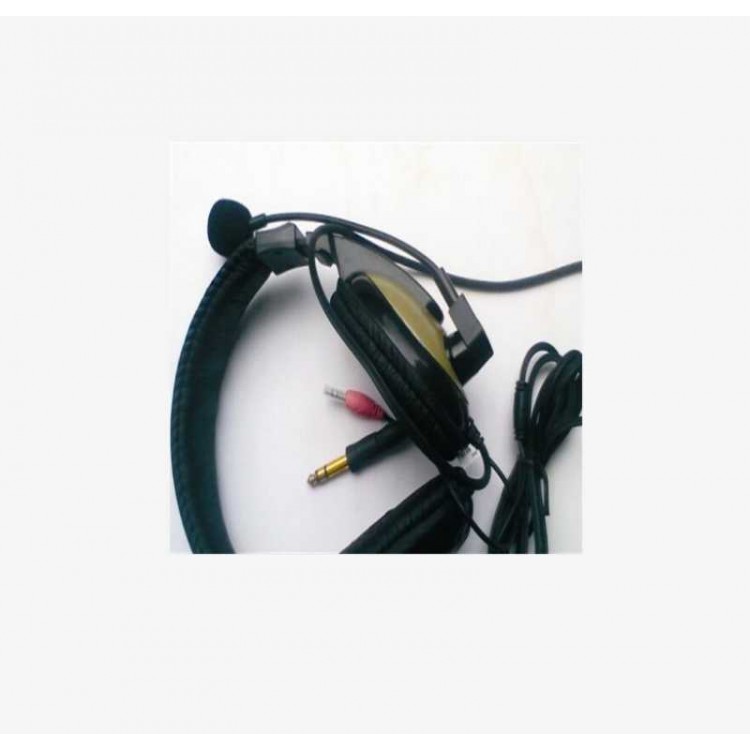

当探棒处于电缆上方B点时，探棒的线圈与电场平行，线圈没有切割电力线，线圈中的感应电流小，这时耳机中几乎没有声音。而当探棒在A点或者C点时，耳机中的声音较大。

由声音较小的点所连成的线即为电缆的路径。

估测电缆埋设深度

将探棒在电缆上方B点右倾斜45○，然后垂直于电缆走向后退，当退到A点时，探棒正对电缆，此时耳机的声音较小。 B点到A点的距离，也就是向后退的距离即为电缆埋设的深度。

用这种方法可以估测电缆的埋设深度。

故障点定位

我们使用各种测试方法已测出故障点的距离，但由于各种因素的影响，如测量误差、电缆的余缆、拐弯等，在地面上不一定能准确地找到故障，还必须使用故障定位仪来准确定故障点。

故障定位时是利用高压设备给电缆加一冲击直流负高压，用定位仪在测量出的故障点附近检测电缆故障的放声点。

高压放电的时间以1秒钟一次为宜。

打开定位仪电源，适当调节音量旋钮，将定位仪放置在测出的电缆故障点处，应该有故障点放电的声音，如果听不到可移动定位仪的位置，直到耳机里的放电声大，此处即为故障点。

电缆故障检测仪阐述

电缆故障测距的方法

实时专家系统

专家系统就是一个具有智能特点的计算机程序,它的智能化主要表现为能够在特定的领域内模仿人类专家思维来求解复杂问题。因此,专家系统必须包含领域专家的大量知识,拥有类似人类专家思维的推理能力,并能用这些知识来解决实际问题。

利用因果网对电力系统故障定位。

因果网络中有4类节点状态、征兆、假设、起始原因。状态节点是表达领域中某部分或某功能的状态,如断路器跳闸;征兆节点是表达状态节点的征兆,如断路器跳闸的征兆是保护动作:假设节点是表达研究系统的诊断假设,如发生线路故障的假设;起始原因节点是表达引起故障的初原因。各类节点之间可形成对应的基本关系。

小波变换应用在电缆故障测距中

小波分析是几个学科共同发展的结晶,这几个学科是数学、信号处理以及计算机视觉。小波分析在数学上是用小波的原型函数来实现的,其中原型函数可以看成是带通滤波器,因此小波分析也可以通过滤波器来实现,其关键是寻求具有恒定相对带宽的滤波器组,而这正是信号处理中滤波器组理论的核心内容。

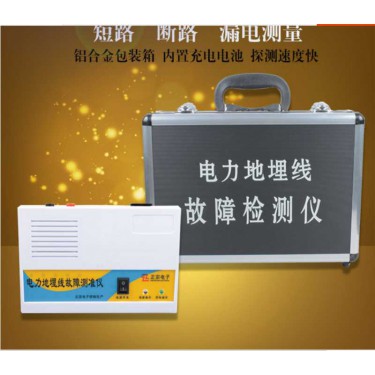

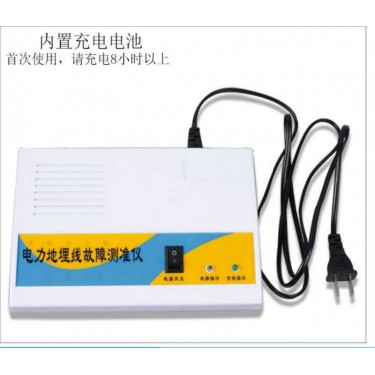

电缆故障检测仪规格

长度测试 漏电测试 路径查找(功能上取得重大突破：断线点可以实现定位，带外铠电缆的对地短路、相线断线也能测试)

用于测量低压电力电缆的断线、混线(短路)、低阻漏电等故障的位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用于线路工程验收和检查电缆电气特性。填补农电故障及小区供电故障没有相应仪表测试的空白。

适用于地埋电缆的对地漏电、相铠漏电(对地漏电阻值在500K欧姆内)、相线断线缺相、相间短路等低阻故障；可以查找地埋电缆路径大体走向；(信号发生器功率加大，从而信号更强；配专用探杆，更便捷；)铺设砖块的人行道也能听到信号，水泥地下面电缆采用洒水或者从混凝土旁边的绿化带平行于电缆走向方位探测效果是一样的。

产品功能：

长度测试单元：

脉冲反射测试法，可以测试断线、混线(短路)、严重绝缘不良类型的故障距离；

全自动测试，智能故障诊断，全中文操作菜单，液晶显示具有背光功能；
