混凝土喷射机阐述

目前在我国混凝土喷射机的主导机型是转子式混凝土喷射机，它具有输送距离长、工作风压低、喷头脉冲小、工艺设备简单、对渗水岩面适应性好，以及混合料可以存放较长时间等特点，广泛地应用于矿山锚喷支护、隧道工程、建筑工地等领域。其工作原理是：电动机通过联轴器，驱动减速器，减速器的输出轴既带动转子旋转，又带动料斗上的拨料器旋转，混凝土拌合料经料斗落入旋转的转子料腔内，转子转过后，压缩空气与料腔进风口相通，在压气的作用下，物料通过出料弯头和输料管被输送到喷嘴，并在喷嘴处加水喷射出去。本机型中转子的料腔采用了新型的扇形、多料腔结构，使得进风连续，喷射脉冲小。本论文首先概括性地介绍了混凝土喷射机的发展历史、工作原理，并分析了现有机型的优缺点，接着确定本次设计的机型。其次结合任务书的参数设计三级圆柱直齿减速器、输料管、旋转体等一些主要的部件，对部分要求比较高的零件进行强度校核。

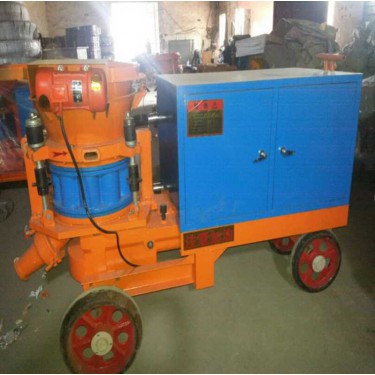

混凝土喷射机样式

在矿用湿式混凝土喷射机主缸的主进出油道上，利用三位四通阀的面能来实现停泵时主缸油路处于卸荷状态的主系统油路隔断。此结构应用于矿用湿式混凝土喷射机（车）的系列产品中。控制主缸，反泵的三位四通阀采用液控弹簧对中复位的结构，滑阀性能为M型。其工作原理是：停矿用湿式混凝土喷射机的时，液控油压pk消失。三位四通阀芯在两边位移弹簧作用下处于中位，此时阀的出油口处于截止态，主油压p则处回油卸荷态。受倒流阀截止。在某些闭式主泵送系统中，挖控制主缸换向的四通阀也采用的三位四通阀结构，但其滑阀性能却采用“H”型。尽管它满足闭式回路系统进回油要求，但不能起到防止混凝土倒流的作用。作者以为还不如采用M型性能。既可满足闭式系统的要求，又可防止混凝土倒流。

混凝土喷射机类型

主安全阀、卸荷电磁阀工作不良、泄漏。即：一是主安全阀阀芯配合锥面上有小颗粒杂物，或锥阀在溢流过程中回位发卡，造成油路溢流，建立不起压力，这种故障多发生在新购设备使用磨合阶段；二是卸荷电磁阀在使用过程中回位发卡，或造成无法回到左位，这时只需轻轻地推动一下安装在电磁阀两头的指示棒，打开或关闭电磁阀开关，就可以检查出电磁阀是否工作正常。如果电路出现故障，电磁阀不能移动，而此时又急于泵送，可以把锁紧螺母拧紧使其在电磁阀左位时的工作状态，完成工作后再检修。若需停止泵送，则将锁紧螺母拧松，使其在电磁阀右位时的工作状态即可。
