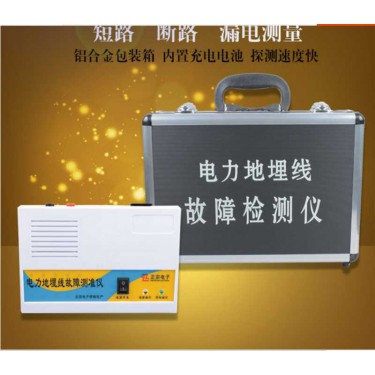

电缆故障检测仪介绍

低压电缆故障测试仪由笔记本电脑、测试系统、路径信号产生器、路径信号接收器和定位仪器几部分组成，可完成电缆故障的测试和电缆资料的两项任务。

笔记本电脑进行测量控制、数据处理和电缆资料。

故障测试系统与笔记本配合可在故障电缆一端测出故障点距测试端的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。

路径信号产生器可产生15KHZ、大幅度30V的断续正弦波信号，用于寻测电缆路径。

路径信号接收器用来接收路径信号，查找电缆走向和估测电缆埋设深度。

定位仪用于故障点的定位

电缆故障检测仪说明

测量电阻电桥法低压脉冲反射法脉冲电压取样法电缆故障定点的传统方法声测法此方法是利用故障点在高压冲击时的击穿放电声音进行的定位。声磁同步法音频感应法在向电缆施加冲击直流高压使电缆故障点放电时,会在电缆周围产生脉冲磁场。在声测定点时接收到脉冲磁场信号即可认为放电声音是电缆故障点发出的。音频感应法此法一般用于检测低阻故障。其原理是:用1kHz的音频信号发生器向待测电缆注入音频电流,使电缆发出电磁波,在地面上接收电磁场信号,并放大,再送入耳机或指示仪表,根据声响强弱或指示仪表值的大小来确定故障点的位置。

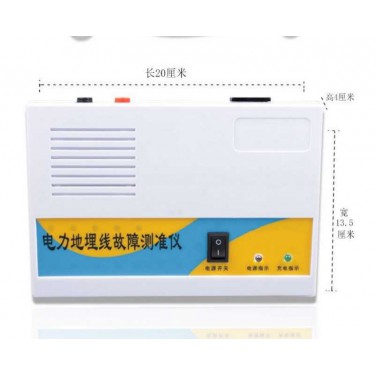

电缆故障检测仪类型

手动分析功能，方便对电缆进行分析判断；

可充锂电电池，智能充电，无需值守。

脉冲反射测试法：大测量范围2km，测试分辨率：1m，测试盲区：0m，

脉冲宽度：80ns-10μs自动调节。

漏电测试单元：

故障智能诊断，辅助耳机音频判断；

背带包式设计，方便随身携带；

对于漏电原因造成送不住电故障均可测试；

测试电缆地埋深度不大于3米；

测试精度：探测误差±125px；
