涡街流量计介绍

一．尊敬的用户，当您选用本公司产品时，请仔细阅读选型样本，并做好以下工作：1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。2．认真核对被测介质的使用流量范围，特别是小流量值以终确定使用仪表的口径及配管参数。3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。二、涡街流量计规格1.脉冲输出型：表头无显示输出脉冲信号，需配数显表或流量积算仪2.电池供电型：采用微功耗高新技术，采用锂电池供电可运行三年以上，节省电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等，无信号输出一．尊敬的用户，当您选用本公司产品时，请仔细阅读选型样本，并做好以下工作：1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。2．认真核对被测介质的使用流量范围，特别是小流量值以终确定使用仪表的口径及配管参数。3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。

涡街流量计规格

产品特性：

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

产品简介：

有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。连接方式：

夹持式DN15—DN300

法兰式DN15--DN300。

插入式DN200-DN2200

防爆形式：

隔爆型　　Ex dⅡBT4-T6

本安型　　Ex iaⅡCT4-T6

防护等级：　　IP67

转换器壳体：　压铸铝,上漆

供电电压：　　12——36VDC ,3.6V锂电池

输出信号:　　 两线制4--20mA电流输出

现场显示：　　可编程设定显示瞬时流量、累积流量

通讯方式：　　RS485通迅

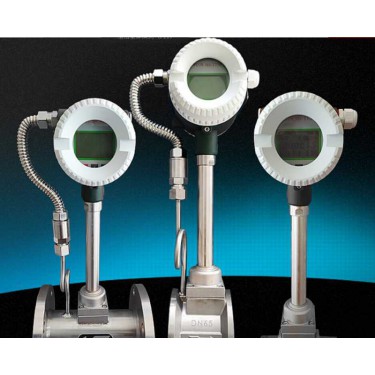

涡街流量计样式

电气安装应注意传感器与转换器之间采用屏蔽电缆或低噪声电缆连接，其距离不应超过使用说明书的规定。布线时应远离强功率电源线，尽量用单独金属套管保护。应遵循“一点接地”原则，接地电阻应小于10Ω。整体型和分离型都应在传感器侧接地，转换器外壳接地点应与传感器“同地”。涡街流量计可安装在室内或室外。如果安装在地井里，为防止被水淹没，应选用涎水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止气泡和液滴的干扰，要注意安装位置。
