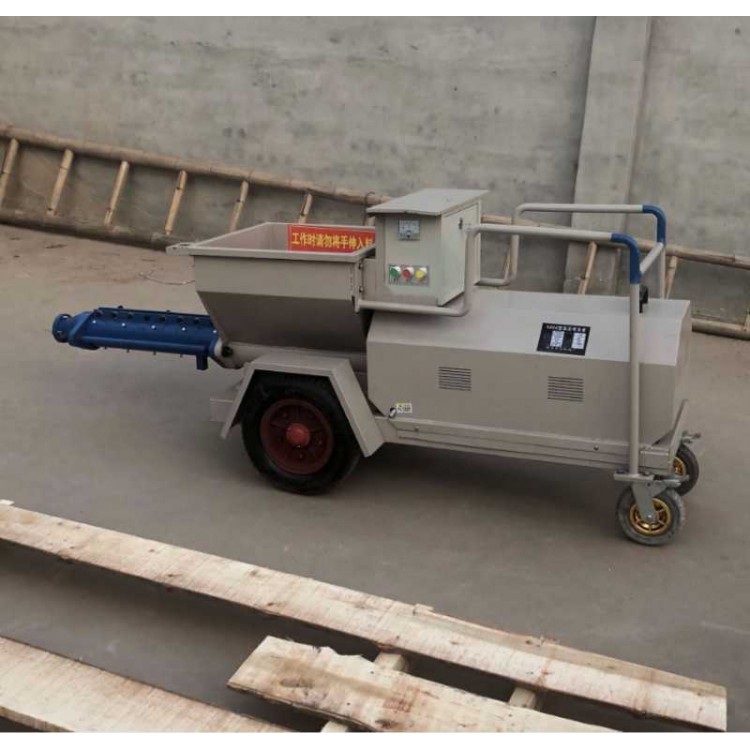

灌浆泵介绍
本实用新型的全部系统采用液压传动,动力来源封闭式11kw电机带动液压泵,按性能分三个系统。 1、液压系统: 封闭式笼型三相异步电机,连续工作制、防≥1mm固体进入和防溅水电机,通过弹性联轴器与双联叶片泵连接,经过油路连接油箱、控制阀、减压阀和进出油滤油器各执行元件。液压泵输出两路,一路通过换向阀控制驱动液压马达搅拌,另一路通过流量调速阀32和液动换向阀30控制驱动泥浆泵打浆。 2、打浆系统: 液压缸6采用液动控制自动换向阀实现换向,有液压缸杆带动泥浆泵活塞实现往复运动和开关单向阀完成一次吸、压打浆过程,泵是靠被送物料自身润滑。通过手动流量控制调速阀,实现液压缸和泥浆泵活塞由低压启动到大设计速度的往复无级变速。 3、搅拌系统: 手动控制换向阀,使两个液压马达14换向及停止搅拌,液压马达14可无级变速,两个立式搅拌器连续交替的向泥浆泵加料斗2内轮换装料和卸料,以保证泥浆泵的连续压浆。
灌浆泵说明
产品特点 1. 环保:机械性能好、无噪声、无污染。 2. 便携:体积小、重量轻(机身本体重5kg)、携带方便、操作简单。 3. 高效:可在几秒内达到0---50Mpa工作压力,工艺先进、省时、省力、效率高。 4. 安全:技术可靠、结构合理、使用安全。 5. 压力持续:持续高压使药剂可有效将砼结构内微隙、微缝、微孔、毛细填充堵塞。 6. 结构无损:对砼裂缝直接安装注浆嘴进行注浆,不剔槽,不埋管,对结构无损。 7. 带水堵漏:对各种缝隙渗漏、蜂巢渗漏、地下涌水,能直接带水注浆堵漏。浆液可有效注到裂缝深处。 8. 配套使用材料范围广泛:聚氨酯、环氧树脂、丙烯酸树脂等无颗粒状低黏度浆液材料均可使用。 9. 多功能:一机多用、堵漏注浆、固结注浆、裂缝补强注浆。 10. 耐用:高压力50Mpa时机身零件不变形。保养简单、维修方便、坚固耐用、清洗方便。

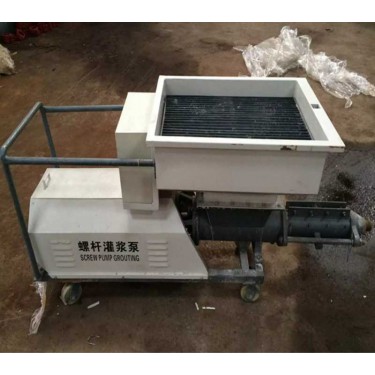

灌浆泵类型
灌浆材料 灌浆材料是防渗堵漏或加固地层的专用材料。有固体颗粒材料和化学材料两种。前者有水泥、黏土、沥青;后者有水玻璃类、木质素类、丙烯酰胺类、丙烯酸盐类、氨基树脂类、环氧树脂类、甲基丙烯酸酯类和聚氨酯类等。具有黏度低、流动性好,通过注浆设备能顺利地灌入地层或构筑物的缝隙及空洞中;凝结硬化后,有良好的抗渗性和耐久性,能填充空隙,起防渗堵漏固结作用。水利工程中主要用于基础的防渗帷幕灌浆和构筑物裂缝的防渗堵漏灌浆等。环氧树脂类、甲基丙烯酸酯类及部分聚氨酯类,硬化后具有相当高的强度,还能起到补强作用。水利工程中主要用于坝身、底孔、涵管、闸底板等受力部位裂缝的补强灌浆,或用于构筑物之间的接缝补强灌浆
