涡街流量计阐述
一.尊敬的用户,当您选用本公司产品时,请仔细阅读选型样本,并做好以下工作:1.认真核对被测介质的工况条件:温度、压力、管径等工艺参数。2.认真核对被测介质的使用流量范围,特别是小流量值以终确定使用仪表的口径及配管参数。3.确定仪表的安装地点,保证直管段,并为仪表的安装维护创造好的环境条件。二、涡街流量计规格1.脉冲输出型:表头无显示输出脉冲信号,需配数显表或流量积算仪2.电池供电型:采用微功耗高新技术,采用锂电池供电可运行三年以上,节省电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等,无信号输出一.尊敬的用户,当您选用本公司产品时,请仔细阅读选型样本,并做好以下工作:1.认真核对被测介质的工况条件:温度、压力、管径等工艺参数。2.认真核对被测介质的使用流量范围,特别是小流量值以终确定使用仪表的口径及配管参数。3.确定仪表的安装地点,保证直管段,并为仪表的安装维护创造好的环境条件。

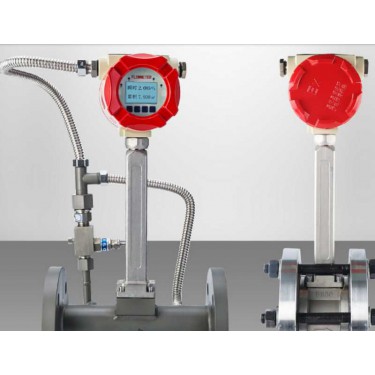

涡街流量计规格
◆测量介质: 气体、液体、蒸气 ◆口径规格:法兰卡装式、螺纹连接式、口径选择 DN15-300 ◆插入式式口径选择 DN200-1500 ◆测量精度 1.0级 1.5级 ◆被测介质温度:常温–25℃~100℃ ◆高温–25℃~150℃ -25℃~250℃ ◆输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V ◆脉冲占空比约50%,传输距离为100m ◆脉冲电流远传信号 4~20 mA,传输距离为1000m ◆仪表使用环境 温度:-25℃~ 55℃ 湿度:5~90% RH50℃ ◆材质 不锈钢, 铝合金 ◆电源 DC24V或锂电池3.6V ◆防爆等级 本安型iaIIbT3-T6 ◆防护等级 IP65 ◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s

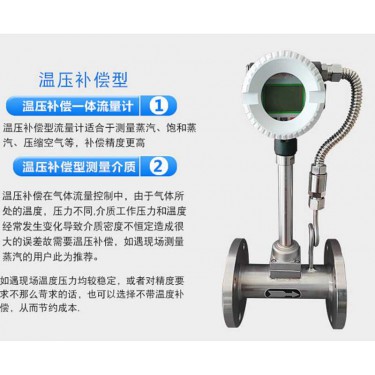

涡街流量计种类
工作原理 在流体中设置旋涡发生体(阻流体),从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡曼涡街,如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为U,旋涡发生体迎面宽度为d,表体通径为D,K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。
