旋片式真空泵介绍

旋片式真空泵是一种容积泵，它借助于旋片在泵腔中连续运转将气体吸入并压缩，后由排气口排出。泵主要由定子、转子、旋片等组成，转子被偏心地装入定子腔内。转子槽中有两块旋片，旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。当转子在定子腔内旋转时，旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动，周期性地将进气口侧的腔内容积扩大而吸入气体，同时逐渐缩小排气口的容积，将已吸入的气体压缩，然后从排气口排出从而达到抽气的目的。

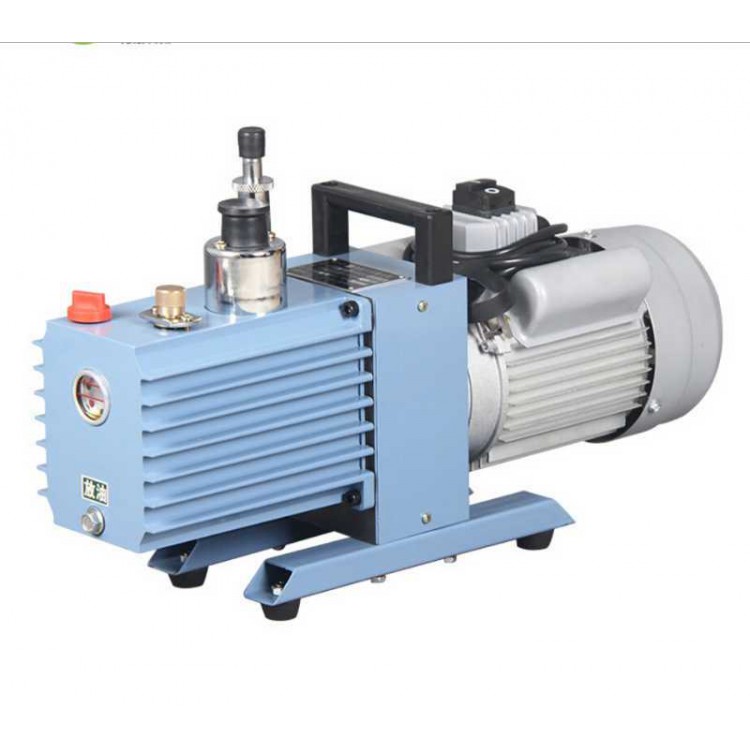

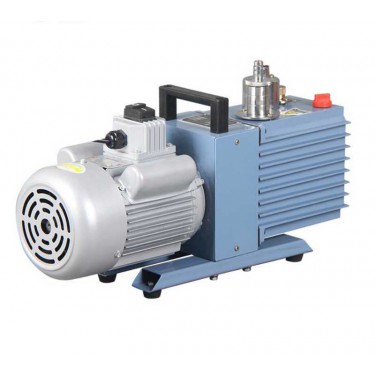

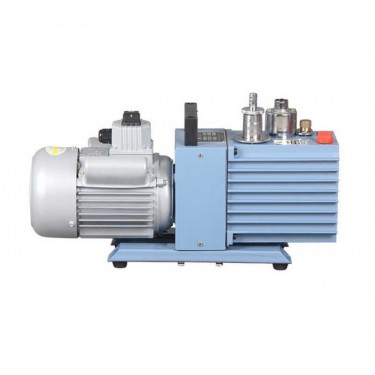

旋片式真空泵样式

产生原因：1.泵油中有可凝物或气体；2.测量方法或仪器不正确；3.用错油或油被污染；4.油封渗漏；5.管路密封不严密；6.油箱内油量不足；7.进气口滤网堵塞；8.进气管道过长或过窄；9.叶片卡住或严重磨损；10.泵体磨损；11.“O”形圈变形老化；12.吸气阀失效。解决方法：1.封闭进气口运转60分钟；2.使用正确的测量方法或仪器；3.换规定的新油；4.调换油封；5.检查管路连接处密封情况清除泄漏；6.检查油位；7.清洁进气口滤网；8.使用粗而短的进气管道；9.调换叶片；10.送生产厂家修复或更换；11.调换“O”型密封圈；12.检查吸气阀动作是否灵活。

旋片式真空泵描述

XD型旋片式真空泵电气接线必须由专业电工进行。应使用适当的电动机过载保护装置。单相220V50HZ的真空泵，必须保证电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器。不要常时间在低压和高压下工作，以免损坏电机。XD型旋片式真空泵三相异步电动机接线完成后必须核对电动机旋向。电动机正确旋向为：从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。XD型旋片式真空泵检查旋向时，吸气口应打开或用橡胶板（厚度4mm以上）完全盖住吸气口，接通电源2~3秒。旋向正确的话，将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。如反向则对调三根电源线的中的任意二根。注：XD型旋片式真空泵长时间在错误旋向下运转，将损坏。
