数控钢筋弯箍机说明

工作原理

当钢筋弯曲机上电后，进给电机转动，上排导轮转动钢筋运动，下排导轮受弹簧的压力将钢筋压住。当钢筋进给到指定位置，弯曲电机正转将钢筋折弯，电机反转工作台复位，电动钢筋剪断器，完成一次弯曲任务。

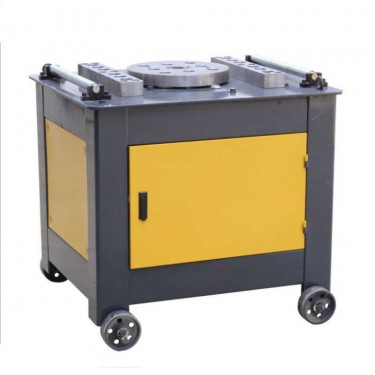

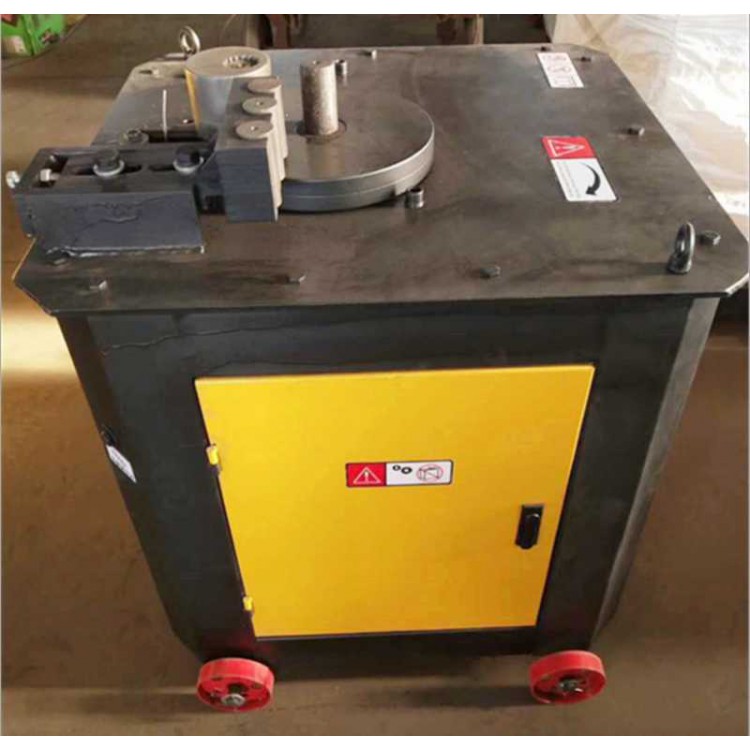

数控钢筋弯箍机样式

流程图设计

自动钢筋弯箍机的程序要求实现多次的判断，而且要按照一定的顺序执行动作。系统首先初始化，对I/O输入输出、中断设置初始化，送入钢筋后，启动进给电机，让钢筋进给，然后启动钢筋弯曲电机，使其弯曲，启动电动钢筋剪短器，剪断钢筋后结束。期间对钢筋是否到位、钢筋是否转到一定角度进行判断。

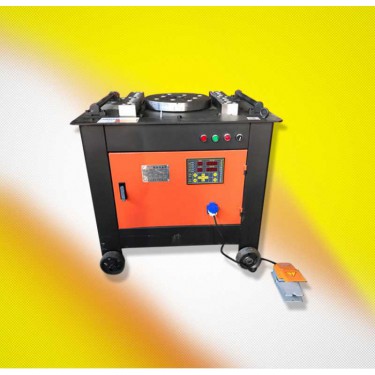

数控钢筋弯箍机类型

4.自动送料机构

本站主要负责钢筋在弯箍过程中的送线动作。由伺服马达带动两组滚轮完成送线的动作。动作准确而快捷。

5.水平整直机构

本站主要是调整钢筋的水平方向直线度。本机构配有自动入料装置，由汽缸缸来压紧滚轮的前进和后退，主动滚轮由电机驱动，该电机的作用带动钢筋入料。

6.放线架

放线架作用是存放待加工的线材。分为标准型和加重型两种：

标准型：放线架总高1600MM，中心直径为400MM大外圆为1600MM,，大可存放500公斤线材。
