电缆故障检测仪介绍

低压电缆故障测试仪由笔记本电脑、测试系统、路径信号产生器、路径信号接收器和定位仪器几部分组成，可完成电缆故障的测试和电缆资料的两项任务。

笔记本电脑进行测量控制、数据处理和电缆资料。

故障测试系统与笔记本配合可在故障电缆一端测出故障点距测试端的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。

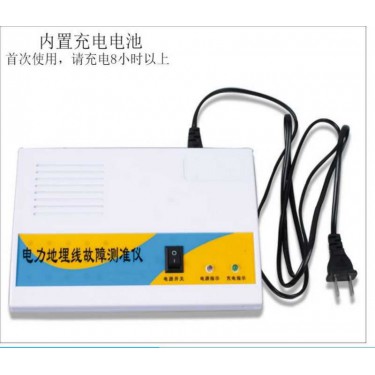

路径信号产生器可产生15KHZ、大幅度30V的断续正弦波信号，用于寻测电缆路径。

路径信号接收器用来接收路径信号，查找电缆走向和估测电缆埋设深度。

定位仪用于故障点的定位

电缆故障检测仪规格

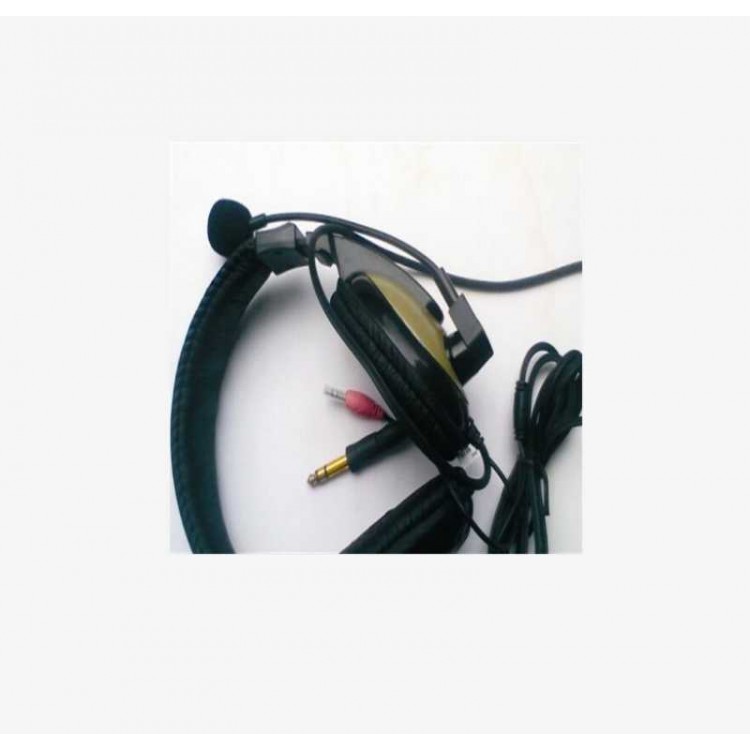

测量电阻电桥法低压脉冲反射法脉冲电压取样法电缆故障定点的传统方法声测法此方法是利用故障点在高压冲击时的击穿放电声音进行的定位。声磁同步法音频感应法在向电缆施加冲击直流高压使电缆故障点放电时,会在电缆周围产生脉冲磁场。在声测定点时接收到脉冲磁场信号即可认为放电声音是电缆故障点发出的。音频感应法此法一般用于检测低阻故障。其原理是:用1kHz的音频信号发生器向待测电缆注入音频电流,使电缆发出电磁波,在地面上接收电磁场信号,并放大,再送入耳机或指示仪表,根据声响强弱或指示仪表值的大小来确定故障点的位置。

电缆故障检测仪种类

功能齐全电缆故障检测仪测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的位置。

试精度高

仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

智能化程度高

测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

具有波形及参数存储，调出功能

采用非易失性器件，关机后波形、数据不易失。

具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

具有波形扩展比例功能。

改变波形比例，可扩展波形进行测试。

可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

具有根据不同的被测电缆随时修改传播速度功能。

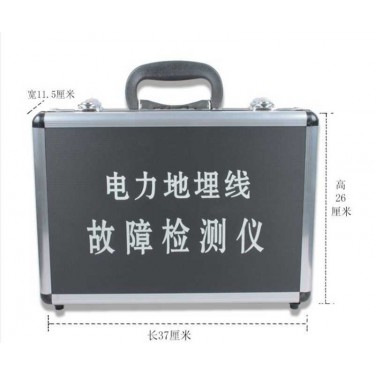

小体积便携式外形，内装可充电的电池供电，方便携带和使用。

大屏幕液晶真彩内嵌式电脑型，windows全中文界面XP系统，内置办公自动化软件，快速、准确、高效检测各个故障点。同时具有电缆路径，定位，故障定点等功能。以西安电缆故障检测仪为出名，其中T-A20电缆故障检测仪，汲取国内外20家电缆故障测试仪的优点而诞生的一款具有高速数据采集与数据处理能力的功能强大的电缆故障综合测试系统。她基于工业级嵌入式计算机平台系统，采用当今先进的网络及数字通信技术，大大地提高了仪器的使用功能和测试精度
