多功能木工刨床阐述

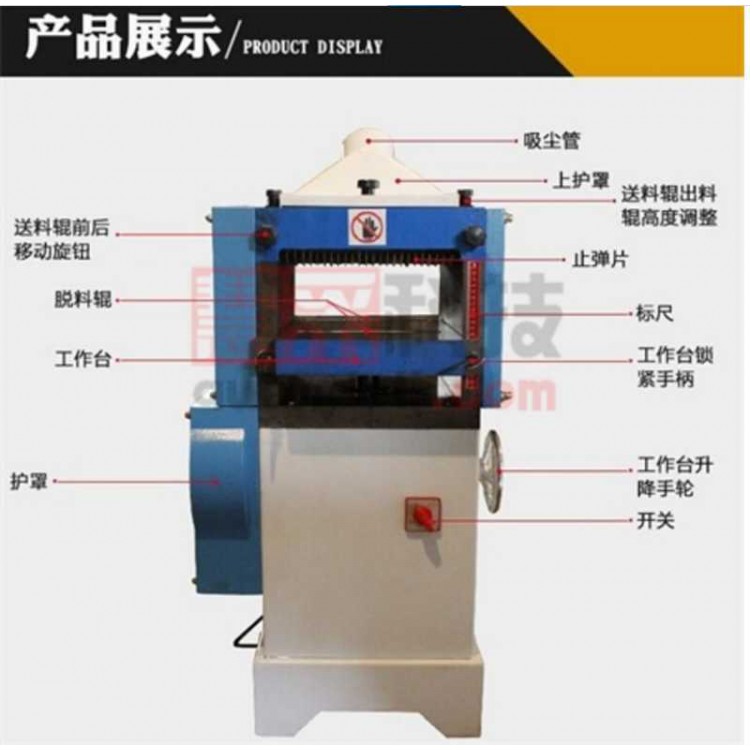

产品特性: 主轴轴承采用日本SKF高精度轴承 主轴经高精密动平衡机校准,转数可达7000r/min 上下刀轴电机单独独立运转小机型可重切削,性能明显优于一个电机带动上下刀轴同时运转 产品简介: 用旋转或固定刨刀加工木料的平面或成形面的木工机床。按照不同的工艺用途,木工刨床可分为平刨床、单面压刨床、双面刨床、三面刨床、四面刨床和精光刨床等。 应用范围: 要用于单件,小批量生产及机修车间。 产品参数: 大刨削宽度mm 200 大刨削厚度mm 16 大刨削量mm 3 小刨削长度mm 15 送料速度r/min 9 主轴转速r/min 7000 电机功率Kw 2.2

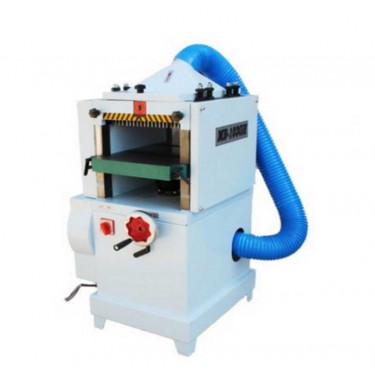

多功能木工刨床样式
滑枕带着刨刀,作直线住复运动的刨床,因滑枕前端的刀架形似牛头故又名牛头刨床。刨床主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。中小型牛头刨床的主运动,大多采用曲柄摇杆机构(见曲柄滑块机构)传动,故滑枕的移动速度是不均匀的。大型牛头刨床多采用液压传动,滑枕基本上是匀速运动。滑枕的返回行程速度大于工作行程速度。由于采用单刃刨刀加工,且在滑枕回程时不切削,牛头刨床的生产率较低。机床的主参数是大刨削长度。刨床由滑枕带着刨刀作水平直线住复运动,刀架可在垂直面内回转一个角度,并可手动进给,工作台带着工件作间歇的横向或垂直进给运动,常用于加工平面、沟槽和燕尾面等。仿形牛头刨床是在普通牛头刨床上增加一仿形机构,用于加工成形表面,如透平叶片。移动式牛头刨床的滑枕与滑座还能在床身(卧式)或立柱(立式)上移动,适用于刨削特大型工件的局部平面。

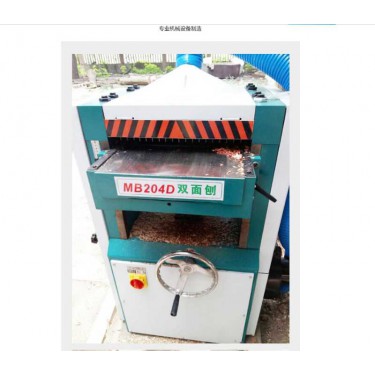

多功能木工刨床类型
通用性好 可加工垂直、水平的平面,还可加工T型槽、V型槽,燕尾槽等。 生产率低 往复运动,惯性大,限制速度,单次加工,但狭长表面不比铣削低。 加工精度不高 IT8~7,Ra为1.6~6.3μm但在龙门刨床上用宽刀细刨,Ra为0.4~0.8μm 加工特点 根据切削运动和具体的加工要求,刨床的结构比车床、铣床简单,价格低,调整和操作也较方便。所用的单刃刨刀与车刀基本相同,形状简单,制造、刃磨和安装皆较方便。刨削的主运动为往复直线运动,反向时受惯性力的影响,加之刀具切入和切出时有冲击,限制了切削速度的提高。单刃刨刀实际参加切削的切削刃长度有限,一个表面往往要经过多次行程才能加工出来,基本工艺时间较长。刨刀返回行程时不进行切削,加工不连续,增加了辅助时间。 因此,刨削的生产率低于铣削。但是对于狭长表面(如导轨、长槽等)的加工,以及在龙门刨床上进行多件或多刀加工时,刨削的生产率可能高于铣削。刨削的精度可达IT9~IT8,表面粗糙度Ra值为3.2μm~1.6 μm。当采用宽刃精刨时,即在龙门刨床上用宽刃细刨刀以很低的切削速度、大进给量和小的切削深度,从零件表面上切去一层极薄的金属,因切削力小,切削热少和变形小,所以,零件的表面粗糙度Ra值可达1.6μm~0.4 μm,直线度可达0.02mm/m。宽刃细刨可以代替刮研,这是一种先进、有效的精加工平面方法
