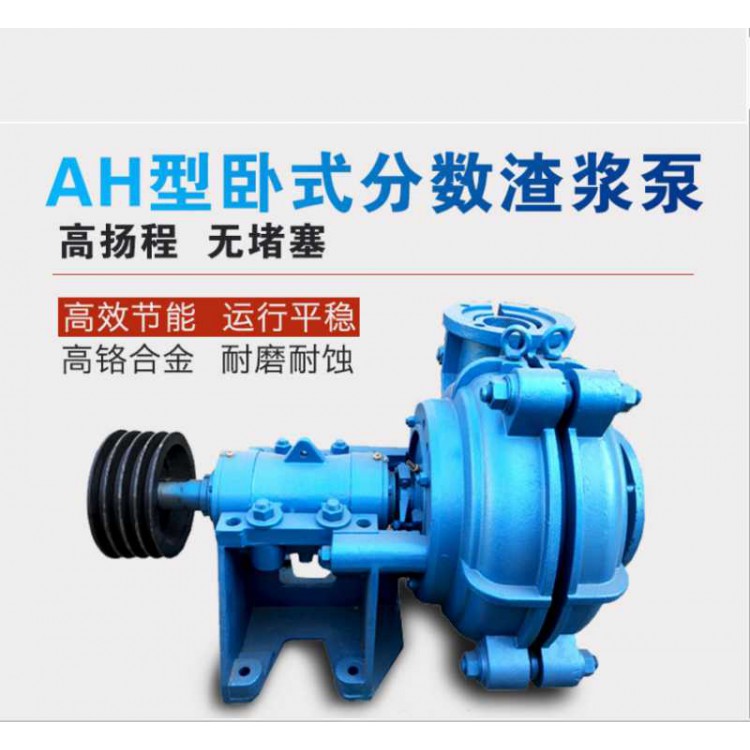

矿用渣浆泵阐述
简介 本产品高效、节能、使用寿命长、重量轻,结构合理,运行可靠,维修方便,适用于电力、冶金、矿、建材等行业,处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体,固液混合浓度灰浆为45%,矿浆为60%,介质温度≤60°C,该型泵可以多级串级使用。 泵体泵盖及过流部件:该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬,内衬材质为高铬耐磨合金材料,内衬可一直用到磨穿为止,延长维修周期,降低运行成本。泵的出口方向可按8个角度旋转安装。 轴承组件:泵的轴承组件采用圆筒式结构,便于调整叶轮与前护板的间隙,维修时可整体拆出。轴承采用油脂润滑。 轴封(密封):泵的轴封型式有填料密封、付叶轮密封、 机械密封。

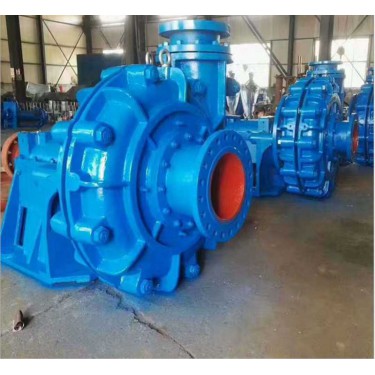

矿用渣浆泵规格
产品特点 随着杂质泵技术的发展和完善,结合用户反馈经验,利用现代流体力学的理论、现代机械理论、电脑软件设计技术;我公司推出了EZJ系列渣浆泵,该系列渣浆泵具有型号全、性能工况覆盖广、选型方便等特点。 本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式分为卧式(EZJ系列)和立式(EZJL系列)。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。 该系列渣浆泵在水力设计、结构设计等方面有创新,过流部件采用了自行研制的抗磨蚀的高铬耐磨合金铸铁制造,具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。 泵体采用双泵壳结构,方便更换过流部件;根据压力需要外泵壳采用球墨铸铁或灰铸铁,内泵壳采用高铬抗磨白口铸铁或铸钢。

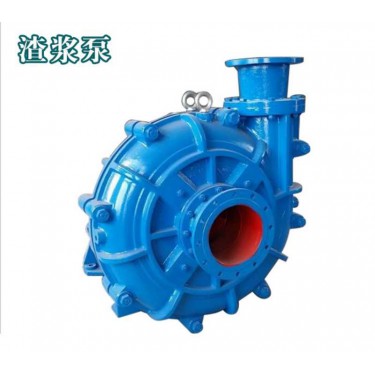

矿用渣浆泵定做
结构 渣浆泵输送的是含有渣滓的固体颗粒与水的混合物。但从原理上讲渣浆泵属于离心泵的一种,在钢铁企业主要用于转炉除尘水、高炉气洗涤水、连铸浊环水和轧钢浊环水等系统的泥浆输送。 常用的渣浆泵结构如下。 (1)泵头架构。泵体采用双层泵壳(内外双层金属结构),双泵壳外壳结构为垂直中开式,出水口位置可按45°间隔,旋转8个不同位置安装使用。为有效防止轴封泄露,采用动力密封、填料密封或机械密封组合形式。叶轮与后护板问设有迷宫式间隙密封,极大地降低了浆体向填料箱泄露量,有力地保证了密封的可靠性。叶轮设有背叶片,及时排出回流浆体,从而提高了容积率,降低了回流及冲蚀,提高了过流部件寿命。为便于检修及拆卸设有拆卸环,避免了因不能拆卸而造成割轴现象。
