接地电阻测试仪说明

7.将“预置/测试”开关置于“预置”状态，调节“报警电阻调节”电位器，预置报警电阻值为500mΩ。（需要有电流输出的情况下，才可预置报警电阻值）。8.预置报警电阻调节好后，按动“复位”按钮，切断输出电流，同时将“电流调节”旋钮旋至小，将短接的测试夹分开。9.测试前点检：将测试夹短接，调节电流旋钮至5A电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。

接地电阻测试仪阐述

10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动“启动”按钮，“测试”灯亮，调节“电流调节旋钮”至所需的电流值，读下显示屏显示电阻数值。测试中当被测物的接地区域电阻大于所设定（500mΩ）报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。如需停止测试则按动“复位”键（定时测试时，时间到后仪器自动切电源），“测试”指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。

接地电阻测试仪样式

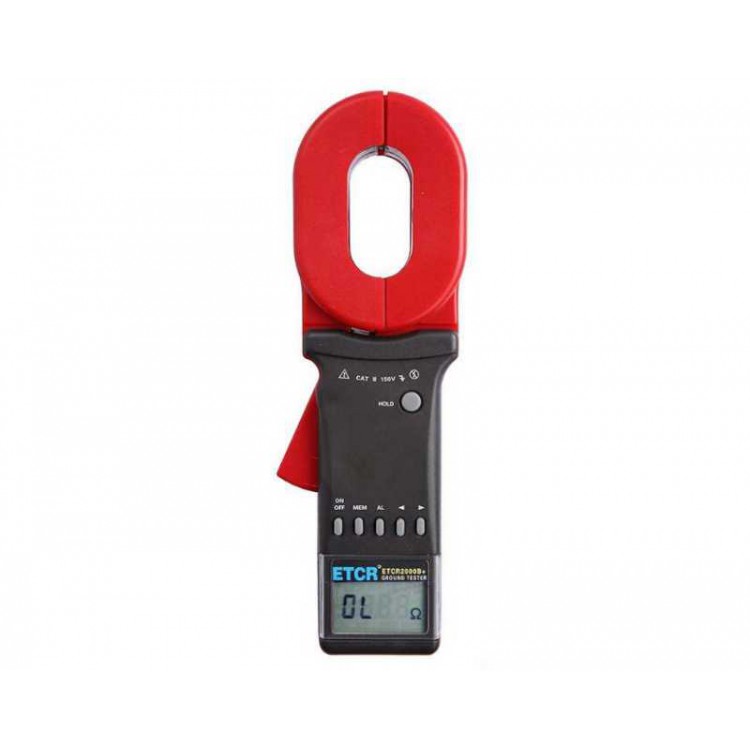

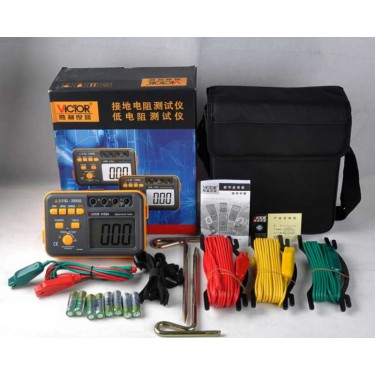

目前，市场上存在的接地电阻测试仪有多种，其测量方法主要分两种：钳夹法、打地桩法。钳夹法 测量接地电阻时不必使用辅助接地棒，也不需要中断待测设备接地，只要钳夹住接地线或接地棒，就能测量出接地体的接地电阻。打地桩法 可分为二线法、三线法和四线法。【二线法】是初的测量方法，即将一根线接在被测接地体上，另一根接辅助地极。此法的测量结果误差较大。【三线法】是二线法的改进型，即采用两个辅助地极，通过公式计算，在中间一根辅助地极在总长的0.62倍时，可基本消除由于地桩电阻引起的误差。【四线法】是在三线法基础上的改进法。可消除由于辅助地极接地电阻、测试引线及接触电阻引起的误差。
