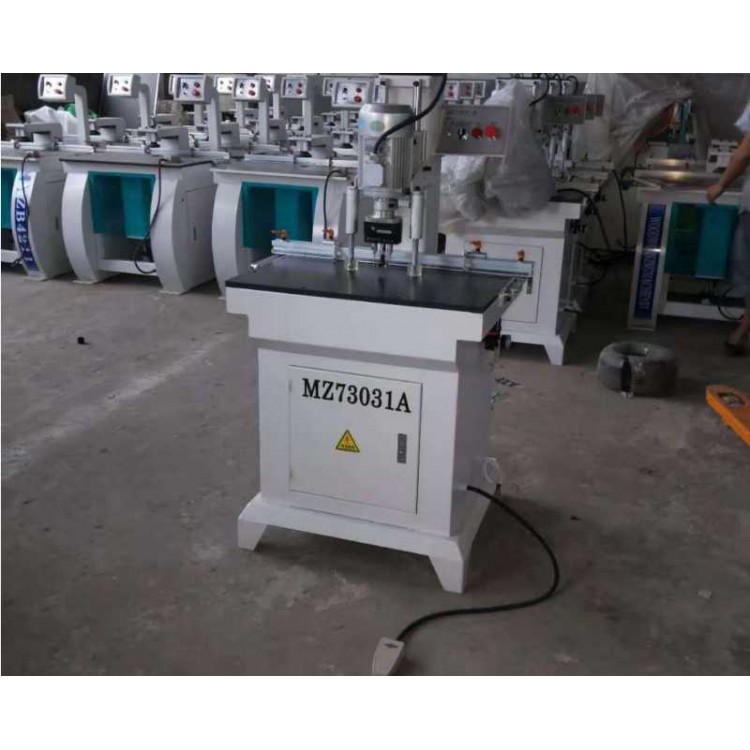

木工铰链钻介绍

这款设备主要用于门窗合页打孔用，可做单头，双头，多头或者根据客户要求定制。1.5KW的主轴电机，2880转，台面有普通木板台面和PVC台面.铰链机技术参数：

大钻孔直径：Max.=50mm(单钻头)

大钻孔深度：H max=60mm

钻轴总数：4个X12

钻接头装配直径：Ø10mm

工作气压：0.6 ~ 0.9Mpa

电机总功率：1.1KWX4个

主轴转速：2840rpm

外型尺寸：2500x950x1550mm

机器重量：800kg

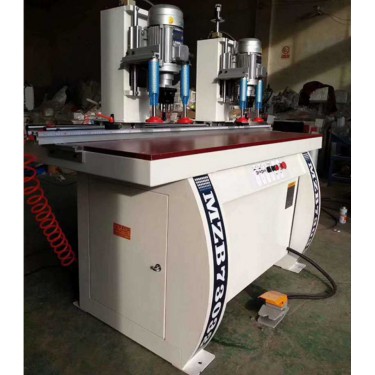

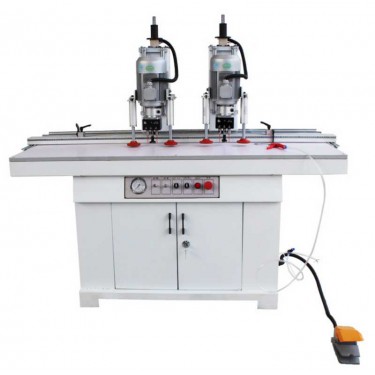

木工铰链钻种类

二、内部控制线路的功能及用途

TM-2（定时器CSA-D）：起加热延时断电作用

TM-3（定时器CSA-E）：起吹气时间调节作用

R1（继电器MK3P-I/220V）：起接通吹气、控制上下气缸下降及加热电路的作用

R2（交流接触器220V）：起接通铜夹加热的作用，以及断开吹气之作用

R3（继电器MK3P/24V）：起断开工作程序的作用

小变压220V变24V：起供R3之电源作用

大变压器：起加热铜夹铰链的作用

木工铰链钻定做
