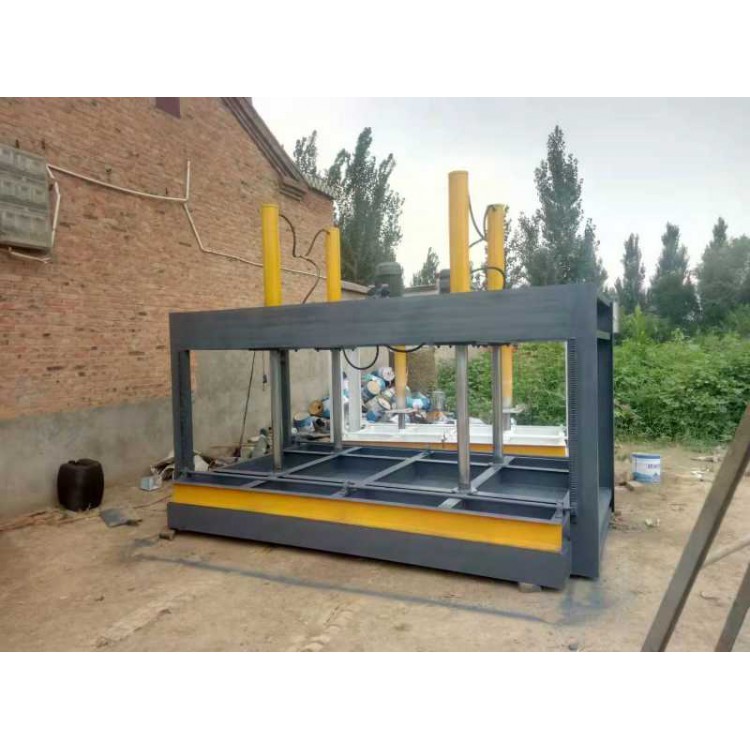

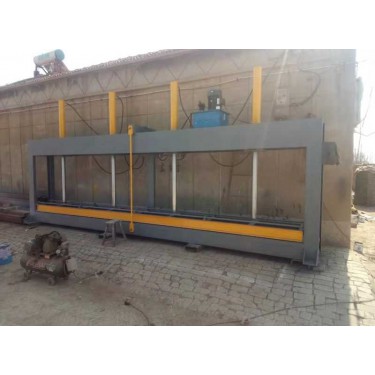

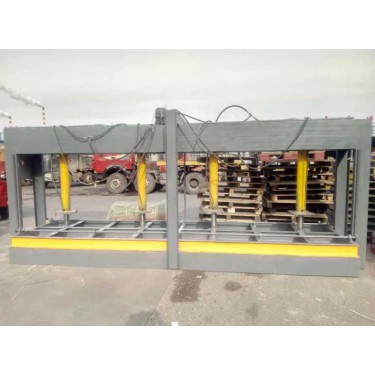

液压木工冷压机说明

压板： 由上压板和下压板组成。上下压板均为型材和钢板焊接而成，工作平面平均经大型龙门铣床精加工而成，保证工作平面平整光滑。上压板与油缸缸杆相连，由油缸的升降实现压板的

升降。下压板直接焊接在机身底座上。使得整机结构紧固。

机身：和板钢焊接而成，结构紧凑、强度好。

液压木工冷压机规格

安装和调试：

（1）、机床的放置

将机床放置在平整的硬质的地面上，并将机床调制到水平位置。

（2）、配电

根据电柜上所贴的配电要求，在机床电源引出线头处接入电压、电流和频率相关的电源。

（3）、确认油缸电机正确转向

先按面板上的电源启动按钮，然后再按压板下降压紧按钮，如压板向下压

（如油缸缸筒已降下，则缸筒向上升），则油缸电机转向正确，否则，应将

三相电源线中的任意两线对调位置即可得正确的转向。

液压木工冷压机种类

（6）、正确摆放工件

在加压工件前，必须根据工件的实际大小和高低，选择正确的放置

位置，严禁左右和前后偏边、左右和前后高低不平加压工件。

操作

在真正使本机前，须再进行一次细致全面的检查，以确保操作安全：

（1）、检查各安全防护装置是否正确、牢固可靠。

（2）、检查机床个传动，连接部件是否紧固。

（3）、检查液压系统压力是否正常。

（4）、油泵转向是否正确。

（5）、检查升降动作是否灵活可靠。

（6）、后操作空机床一次，看整个程序动作是否正确

按正确方法摆放好工件 -------→根据工件面积设定压力大小

-------→调节时间继电器“B”设定保压时间-------→按下压合按钮“E”

-------→待压紧工件并达 到设定的压力后，保压继电器开始计时

计时完毕使压板自动上升

-------→取出加压好的工件，至此工作完成

如果不需要保压时间，则在加压工件前，将时间继电器至“H”“9999。
