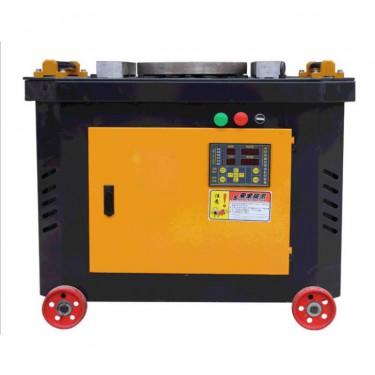

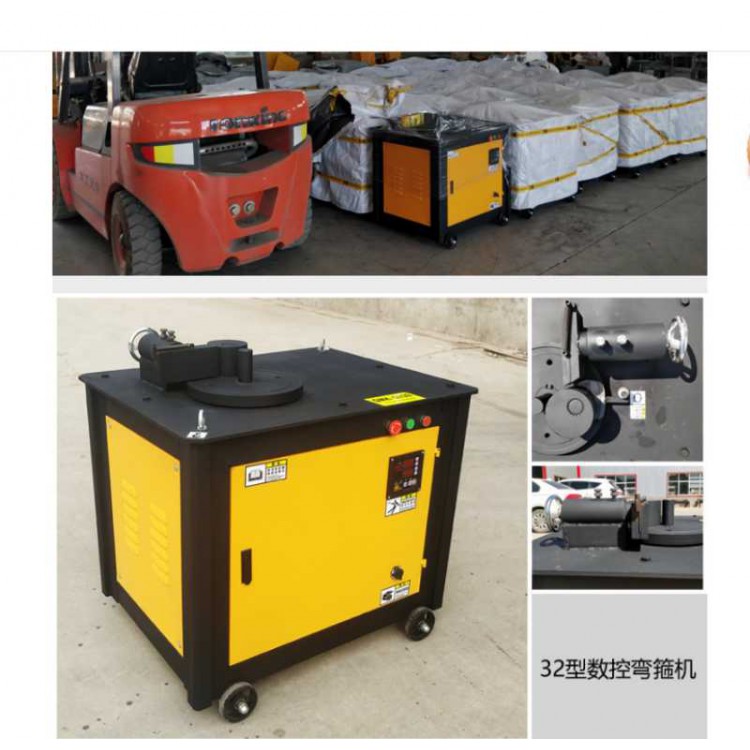

数控钢筋弯箍机说明

主要装置设计

（1）钢筋送入、压紧机构当钢筋送入后，下排导轮由丝杠螺母机构定位到指定位置再由弹簧的作用，使其压紧钢筋。压紧钢筋后，进给电机转动使下排导轮转动，对钢筋有向前运动的动力，从而实现将钢筋送入过程。

（2）钢筋弯曲机构

本机构通过电机带动转盘转动，转盘盘上带有挡柱，当转盘转动时挡柱挡住钢筋从而实现对钢筋弯曲过程。

数控钢筋弯箍机阐述

操作规程

一、检查机械性能是否良好、工作台和弯曲机台面保持水平；并准备好各种芯轴工具挡。

二、按加工钢筋的直径和弯箍机的要求装好芯轴，成型轴，挡铁轴或可变挡架，芯轴直径应为钢筋直径的2.5倍。

三、检查芯轴，挡块、转盘应无损坏和裂纹，防护罩紧固可靠，经空机运转确认正常方可作业。

四、作业时，将钢筋需弯的一头插在转盘固定备有的间隙内，另一端紧靠机身固定并用手压紧，检查机身固定，确实安在挡住钢筋的一侧方可开动。

五、作业中严禁更换芯轴和变换角度以及调速等作业，亦不得加油或清除。

数控钢筋弯箍机描述

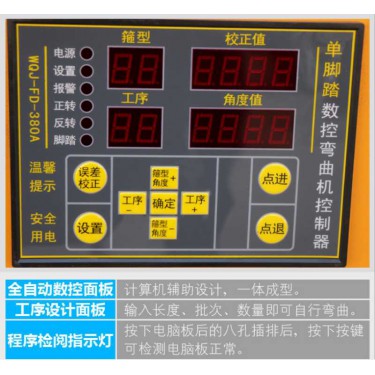

数控弯箍机特性：

1.φ5～12mm盘筋→矫直→弯曲→剪切一次成型

2.1人操作

3.实际耗电：6kwh

4.集矫直、长度、弯曲、剪切于一体，生产效率高

5.采取进口伺服驱动，速度快，出力大，故障率底。
