混凝土喷射机介绍

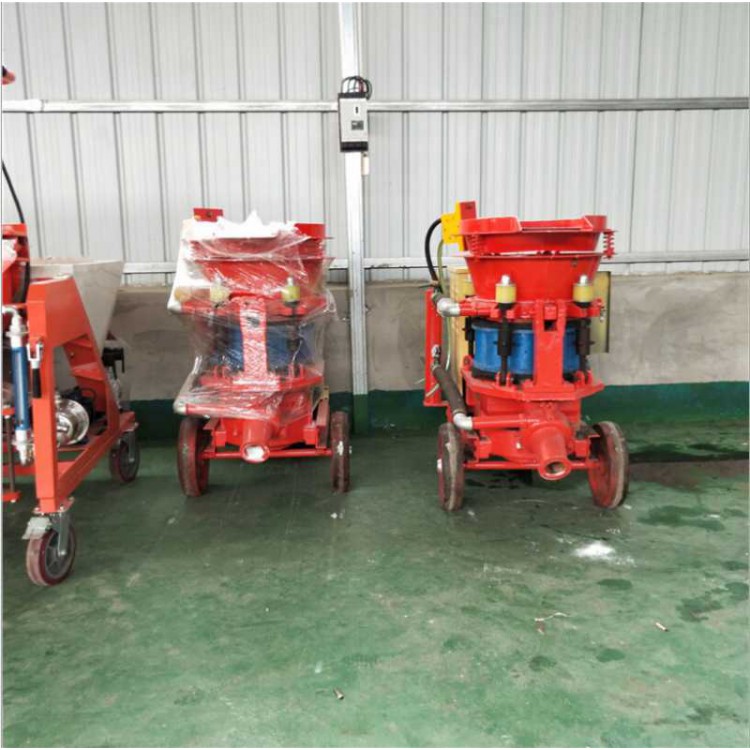

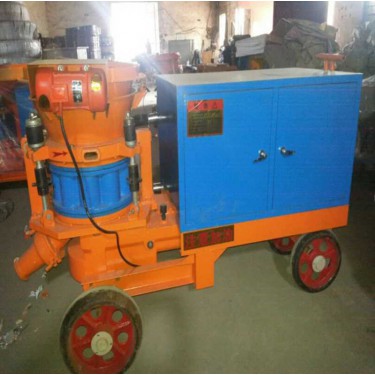

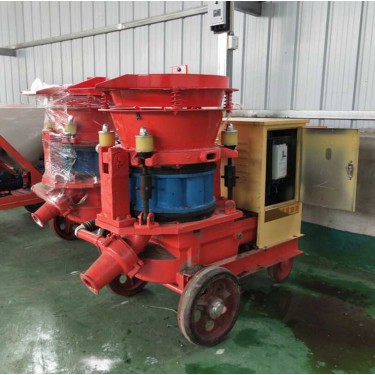

目前在我国混凝土喷射机的主导机型是转子式混凝土喷射机,它具有输送距离长、工作风压低、喷头脉冲小、工艺设备简单、对渗水岩面适应性好,以及混合料可以存放较长时间等特点,广泛地应用于矿山锚喷支护、隧道工程、建筑工地等领域。其工作原理是:电动机通过联轴器,驱动减速器,减速器的输出轴既带动转子旋转,又带动料斗上的拨料器旋转,混凝土拌合料经料斗落入旋转的转子料腔内,转子转过后,压缩空气与料腔进风口相通,在压气的作用下,物料通过出料弯头和输料管被输送到喷嘴,并在喷嘴处加水喷射出去。本机型中转子的料腔采用了新型的扇形、多料腔结构,使得进风连续,喷射脉冲小。本论文首先概括性地介绍了混凝土喷射机的发展历史、工作原理,并分析了现有机型的优缺点,接着确定本次设计的机型。其次结合任务书的参数设计三级圆柱直齿减速器、输料管、旋转体等一些主要的部件,对部分要求比较高的零件进行强度校核。
混凝土喷射机阐述
结构简单,适应性强;泵送压力高,输送喷射距离远;高效率:输送排量大,综合工效高;高性能:喷层混凝土性能高,密实、匀质、高强度;高可靠性:关键件采用国内知名品牌保证设备高可加性;速凝剂添加与控制技术:国内计量泵计量准确,雾化射流于喷嘴物料混合使得速凝剂与混凝土混合均匀;降低了机旁和喷嘴外的粉尘浓度,消除了对工人健康的危害;回弹度低,干喷时,混凝土回弹度达15%~50%,采用湿喷技术,回弹率甚至可降低到10%以下,有效节约成本;采用风冷却方式冷却液压油,简单环保;一机多用,即可作为湿喷机用,也可作为混凝土泵用。
混凝土喷射机种类
(1)大大降低了机旁和喷嘴外的粉尘浓度,消除了对工人健康的危害。(2)生产率高。干式混凝土喷射机一般不超过5m /h。而使用湿式混凝土喷射机,人工作业时可达 lOm /h;采用机械手作业时,则可达20m /h。(3)回弹度低。干喷时,混凝土回弹度可达15%一50%。采用湿喷技术。回弹率可降低到10%以下。(4)湿喷时,由于水灰比易于控制,混凝土水化程度高,故可大大改善喷射混凝土的品质,提高混凝土的匀质性.而干喷时,混凝土的水灰比是由喷射手根据经验及肉眼观察来进行调节,混凝土的品质在很大程度上取决于机手操作正确与否。2、湿式混凝土喷射机的种类及工作原理:随着混凝土湿喷技术的应用,各国分别开发出一系列的湿式混凝土喷射机。根据湿式混凝土喷射机的工作原理,可分为泵送型及气动型两大类。
