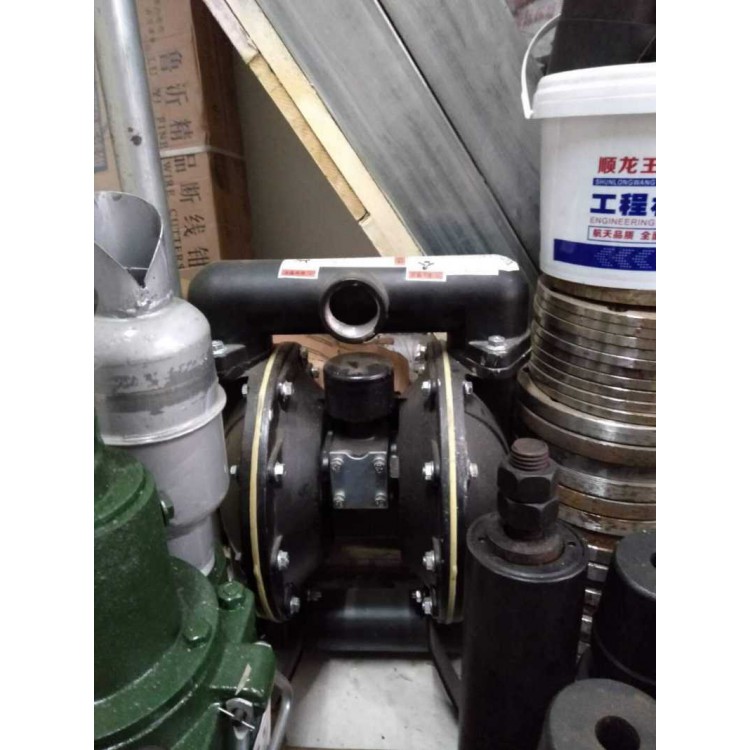

气动隔膜泵介绍

气动隔膜泵的工作原理：

在泵的两个对称工作腔中，各装有一块有弹性的隔膜，连杆将两块隔膜连成一体，压缩空气从泵的进气接头进人配气阀后，推动两个工作腔内的隔膜动作，驱使连杆连接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外，一旦到达行程终点，配气机构则自动地将压缩空气引人另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续不断地吸人和排出。

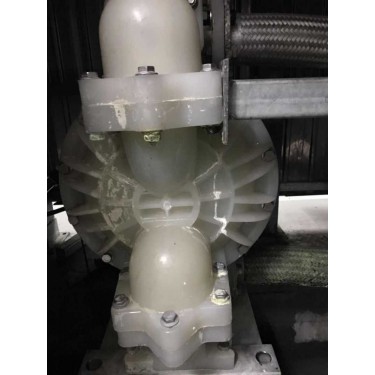

气动隔膜泵规格

对于隔膜泵作用方式的选择，主要从三方面考虑：

　　(1)工艺生产安全;

　　(2)介质的特性;

　　(3)保证产品质量，经济损失小。　

2、隔膜泵流量特性的选择

　　隔膜泵的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)间的关系，理想流量特性主要有直线、等百分比(对数)、抛物线和快开等4种。常用的理想流量特性只有直线、等百分比(对数)、快开三种。抛物线流量特性介于直线和等百分比之间，一般可用等百分比特性来代替，而快开特性主要用于二位调节及程序控制中，因此隔膜泵特性的选择实际上是直线和等百分比流量特性的选择。

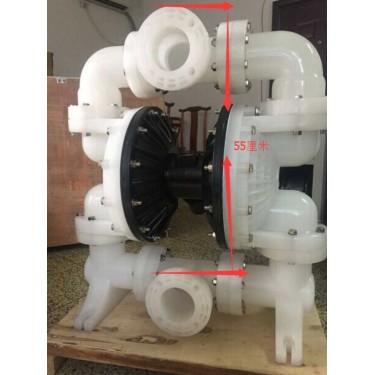

气动隔膜泵样式

B、执行机构类型的确定

　　对执行机构输出力确定后，根据工艺使用环境要求，选择相应的执行机构。对于现场有防爆要求时，应选用气动执行机构，且接线盒为防爆型，不能选择电动执行机构。如果没有防爆要求，则气动、电动执行机构都可选用，但从节能方面考虑，应尽量选用电动执行机构。对于液动执行机构，其使用不如气动、电动执行机构广泛，但具有调节精度高、动作速度快和平稳的特点，因此，在某些情况下，为了达到较好调节效果，必须选用液动执行机构，如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。
