变频器规格

电动机使用变频器的作用就是为了调速，并降低启动电流。为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。对于逆变为频率可调、电压可调的逆变器我们称为变频器。

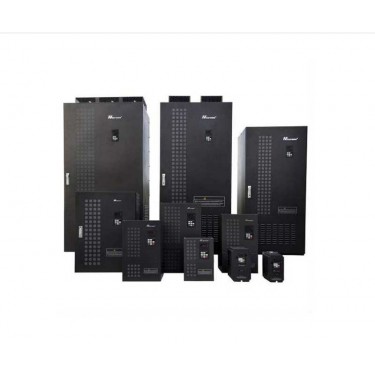

变频器样式

变频器故障检查前注意事项处理故障前应主意查看故障前变频器的运行记录，主要包括电流、转速、绕组及轴承温度等，以便于故障的分析和检查。当出现变频器显示某类故障，但故障排除过程中却未发生相应故障的情况，此时应仔细检查故障检测元件或故障信息处理系统有无问题。故障检查或维修时，注意先切断电源，并将变频器进线柜主开关断开，且须等断电8min电容放电完毕后，方可打开柜门进行维修，切忌停机后立即检查。因变频器额定运行时，其直流母排电压可达1000v左右，且滤波所用的电解电容数量达到120个，单个容量6800μ F，储存了大量的电能，停机后须待电容前的电压平衡电阻将其放电，电压降低后（其放电时间为8min），方可开柜进行检查。下面针对变频器的常见故障进行分析。

变频器类型

变频器主要电路故障分析和处理变频器的整体结构主要由主回路、驱动电路、开关电源电路、保护检测电路、通讯接口电路、控制电路等组成。在这些电路中，中央微处理器、数字处理器、ROM、RAM、EPROM等集成电路涉及到程序问题。下面对主要电路故障分析和处理，做较详细的介绍：主回路：主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测电路的传感部分组成。2）整流电路：整流电路实际上就是一块整流块。它的作用是把三相（或单相）50Hz/380V（220V）的交流电源，通过整流的桥式整流变成脉动直流电。若整流中的一个或多个整流二极管开路损坏，导致主回路PN电压值或无电压值。整流的一个或多个整流二极管短路损坏，导致变频器输入电源短路，供电电源跳闸，变频器无法接上电源。
