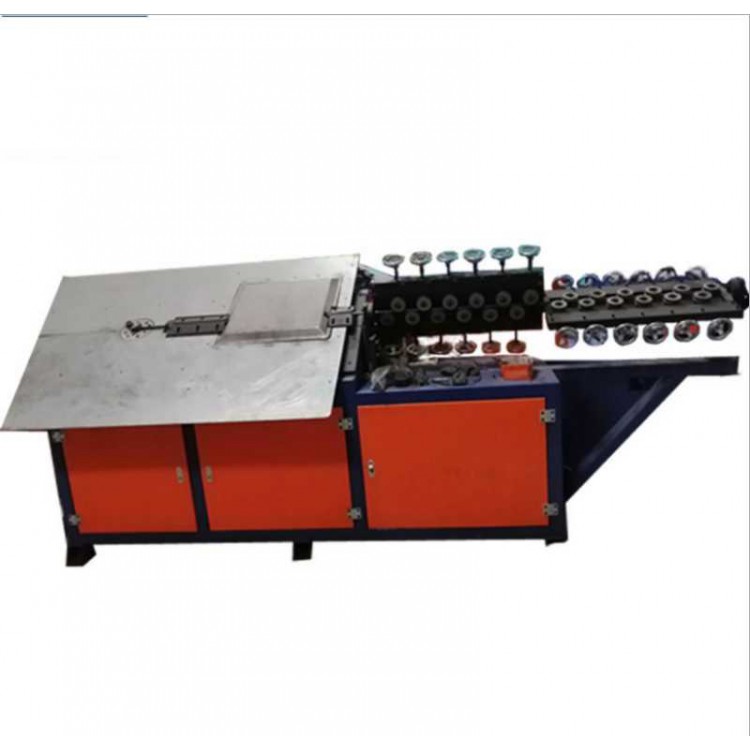

钢丝折弯机介绍

结构说明

折弯机是钣金行业工件折弯成形的重要设备，其作用是将钢板根据工艺需要压制成各种形状的零件。主要由左右立柱、工作台、横梁组成机架，左右油缸固定在立柱上，滑块与油缸的活塞连接、沿固定在立柱上的导轨上下运动，下模固定在工作台上，上模安装在滑块下端，液压系统提供动力，电气系统给出指令，在油缸作用下，滑块带动上模向下与下模闭合实现板料的折弯。左右立柱、工作台和滑块（以下简称三大件）是折弯机的关键零件，三大件的重量之和占一台折弯机总重量的70%~80%。其强度和刚性直接决定机床的运行精度、使用寿命，以及工件的精度。

钢丝折弯机说明

1、滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞（杆）带动滑块上下运动，机械挡块由数控系统控制调节数值；

2、工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其小读数为0.01毫米（前后位置均有行程开关限位）；

3、同步系统：该机由扭轴、摆臂、关节轴承等组成的机械同步机构，结构简单，性能稳定可靠，同步精度高。机械挡块由电机调节，数控系统控制数值；

4、挡料机构：挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸.

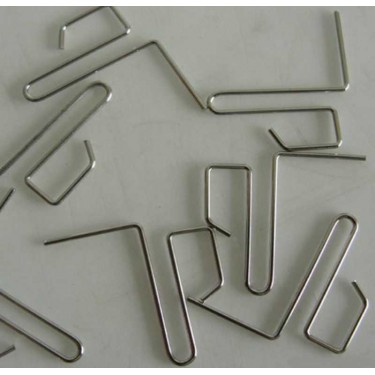

钢丝折弯机类型

保养与维护

在进行机床保养或擦机前，应将上模对准下模后放下关机，直至工作完毕，如需进行开机或其它操作，应将模式选择在手动，并确保安全。其保养内容如下：

1、液压油路

1）每周检查油箱油位，如进行液压系统维修后也应检查，油位低于油窗应加注液压油；

2）本机所用液压油为ISO HM46或MOBIL DTE25；

3）新机工作2000小时后应换油，以后每工作4000～6000小时后应换油，每次换油，应清洗油箱；

4）系统油温应在35℃～60℃之间，不得超过70℃，如过高会导致油质及配件的变质损坏。
